"과도한 견적 없이 보유 중인 장비를

최대한 이용해 설치해 주셨어요!!"

✔️고객 요청사항

-강의실 4곳 중 3곳에 천장형 브라켓을 이용해 PTZ 카메라 설치를 요청하셨습니다.

-강의실 4곳 중 1곳에 벽부 브라켓을 이용해 PTZ 카메라 설치를 요청하셨습니다.

-제일 규모가 큰 메인 강의실에는 마이크를 통해 OBS에 음성이 입력되는 동시에 강의실 내 설치되어 있는 스피커에 출력을 원하셨습니다.

✔️작업 전 현장 사진

✔️에버글로우필름 작업 보고

​

1. 배선 작업, PTZ 카메라 설치

PTZ 카메라 설치를 요청하신 4개의 강의실 중 3곳은 전자칠판 기준 중앙의 위치가 통유리로 되어있어 천장형 브라켓을 이용하여 설치해 드렸고 1곳은 기둥에 벽부로 설치하였습니다.

총 4대의 PTZ 카메라 중 2대는 이미 보유하고 계셔 설치만 해드렸고 2대는 강의실의 규모와 거리를 고려해 QON4K6012XN 12배 PTZ 카메라를 납품, 설치해 드렸습니다.

​

강의실 4개소 모두 전자칠판을 사용하고 계셨고 전자칠판 기준 중앙으로 PTZ 카메라를 요청하셔서 4개소 모두 레이저 레벨기를 이용하여 PTZ 카메라가 설치될 위치를 확인 후 설치하였습니다.

배선은 강의실 4곳 모두 천장이 도배가 되어있는 탈거불가능한 이중 천장이었지만 적절한 위치에 점검구가 있어 따로 점검구를 제작하지 않고 기존에 설치되어 있는 점검구를 사용하여 배선을 진행하였습니다.

천장형 J 브래킷을 이용하여 PTZ 카메라를 설치한 3개의 강의실입니다.

벽부 브라켓을 이용해 PTZ 카메라를 설치한 강의실입니다.

2.PC와 전자칠판 등 기존 사용 장비와 PTZ 카메라의 연동 및 세팅

4개의 강의실 모두 PC가 설치되어 있었고 원장님께서 무선마이크와 마이크 수신기, 오디오 인터페이스를 2개씩 보유하고 계셔

2개소에는 보유하신 장비를 설치해 드렸고

​

나머지 2개소에만 PTZ 카메라의 영상신호와 마이크를 통한 음성신호를 수신할 ST75 비디오 캡처 보드와 무선마이크와,

UNITE-2 오디오 인터페이스를 추가해 주었습니다.

​

보유하고 계셨던 장비를 이용해 설치해 드린 2개소

새 제품을 납품 후 설치해 드린 2개소

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

원하는 위치에 TV랑 카메라

모두 잘 설치해 주셨어요!!

✔️고객 요청사항

-2개 강의실에 각각 PTZ 카메라 1대와 모니터링용 TV 설치를 원하셨습니다.

-PC와 모니터, 키보드 마우스, 오디오 인터페이스, 다이내믹 마이크, 핀 마이크 등 수업 영상 녹화를 위한 주변장비 일체의 설치를 요청하셨습니다.

​

✔️작업 전 현장 사진

✔️에버글로우필름 작업 보고

두 곳의 강의실에 강사 자동추적 PTZ 카메라의 설치를 원하셨지만 사용 환경과 원하시는 화각에 따라 자동추적 기능을 만족하지 못하시는 경우도 종종 있었기 때문에 VM B71 PTZ 카메라 데모 시연을 진행한 후에 자동추적 기능이 만족스럽지 못하시면

Qon 4K6012XN PTZ 카메라를 설치하여 프리셋 기능을 위주로 사용하기로 하셨고 결과적으로 Qon 4K6012XN PTZ 카메라를 설치 결정하셨습니다.

1. 강의실 1 배선, 천장형 TV 설치, PTZ 카메라 설치

PTZ 카메라가 설치될 벽면 쪽이 통유리 창으로 되어있기 때문에 벽 부가 아닌 천장형 브라켓을 이용해 PTZ 카메라를 설치해 드렸고

TV도 마찬가지로 이중 천장 위 콘크리트 천장에 앙카와 전산볼트를 이용해 천장형으로 설치해 드렸습니다.

​

먼저 강의실 앞 칠판의 중앙을 기준으로 PTZ 카메라의 위치를 선정하고 그 옆으로 TV인치수를 고려해 TV가 설치될 위치를 선정, 천장에 타공 후 배선을 진행하였습니다 배선은 점검구를 이용하여 해주었습니다.

타공을 진행한 후에 TV 전원과 HDMI 케이블, PTZ 카메라 영상신호를 위한 SDI 케이블과 전원 케이블을 위치에 맞게 뽑아놓습니다.

위치에 맞게 천장형 브라켓을 설치 후 TV와 PTZ 카메라를 설치합니다.

PC 주변기기와 음향장치가 설치될 앞쪽도 몰딩을 이용해 잘 배선해 주었습니다.

2. 강의실 2 배선, 벽부 TV 설치, PTZ 카메라 설치

2강의실도 1강의실과 설치되는 장비는 같지만 1강의실과 다르게 모니터링용 TV와 PTZ 카메라를 벽부로 설치하였습니다.

마찬가지로 레이저 레벨기를 이용해 칠판을 중앙을 기준으로 PTZ 카메라를 설치하였고

점검구를이용해 배선하였습니다.

TV와 PTZ 카메라를 벽부에 설치한 후 영상신호가 잘 들어오는지 확인합니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"미어캠대체 캠코더 설치와 운용방법까지

상세하게 설명해 주셨어요!"

✔️고객 요청사항

-캠코더 1대 신규 설치를 원하셨습니다.

-운영용 PC 설치를 원하셨습니다.

-강의 도중에도 영상의 일시정지와 녹화 재개 기능을 자유롭게 사용할 수 있으면서 간편한 조작이 가능한 시스템을 원하셨습니다.

​

✔️작업 전 현장 사진

✔️에버글로우필름 작업 보고

​원장님께서는 미어캠회사가 없어져 이전에 사용 중이시던 미어캠제품의 고장을 AS를 받으실 수 없어 미어캠을 대체 가능한 캠코더나 PTZ 카메라의 설치를 원하셨고 강의실의 폭과 규모를 파악 후 SONY FDR-AX43 캠코더 제품을 설치해 드리기로 결정했습니다.

​

​

1. 캠코더 설치 및 배선

캠코더는 기존 미어캠이 설치되어 있던 벽부에 벽부브라켓을 이용해 설치해 드렸고 캠코더 기본 조작을 위한 유선 리모컨도 같이 설치해 드렸습니다.

오디오는 캠코더에 기존에 사용 중이던 SONY 무선마이크 수신기를 연결해 HDMI 케이블을 통해 PC에서 수신할 수 있게 해드렸습니다.

2. PC 설치와 OBS 프로그램 운용 교육

사전에는 운영용 PC 설치 없이 노트북으로 영상을 편집하고 홈페이지에 게시를 원하셨지만 사전에 계획했던 스위쳐를 이용한 영상 녹화 기능으로는 일시정지 기능을 사용할 수 없기 때문에

PC를 추가해 OBS 내에서 블랙바추가와 프로젝터 포인터를 연결해 일시정지 기능을 하용 하실 수 있게 해드렸습니다.

PC를 추가해 OBS 프로그램을 이용, 확장자와 화질 설정으로 용량 문제 해결과 일시정지,블랙바등 원하시는 시스템을 전부 구축해 드렸습니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"현강 수업과 동시에 인터넷 강의를 진행할 수 있게 되었어요!!"

✔️고객 요청사항

-PTZ 카메라 1대와 실시간 인터넷 강의를 위한 장비 일체의 설치를 원하셨습니다.

-강의실 중간 기둥에 TV 설치를 원하셨습니다.

-강의실 내부 뒤쪽 수강생들까지 강사님의 목소리가 잘 들릴 수 있게 벽부 패시브 스피커 4대 설치를 원하셨습니다.

​

✔️작업 전 현장 사진

✔️에버 글로우 필름 작업 보고

1.PTZ 카메라, TV 설치

본 강의실은 본래 2개의 강의실로 사용하시다 하나의 대형 강의실로 사용하시기 위해 가운데 벽을 허물어 사용을 계획하셨지만

강의실 중앙 기둥이 위치해 뒤에 앉아있는 수강생들이 판서를 확인하는데 어려움이 있어 기둥 뒤편에 TV를 설치해 뒤쪽에 앉은 수강생들도 판서 확인을 할 수 있게 함과 동시에 기존 현강만 진행하던 방식에서 현강과 동시에 인터넷 강의를 도입할 수 있게 전관방송 시스템 구축에 필요한 전반적인 장비들의 설치를 요청하셨습니다.

​

TV는 강의실의 크기와 수강생들의 위치를 고려해 75인치 TV를 설치하였고 본래 계획은 기둥 뒤편에 천장 브래킷을 이용해 설치 예정이었지만 TV가 설치될 위치 천장부에 건물의 하중을 책임지는 H 빔이 위치하고 있었고 천장 설치가 불가능하다 판단해 벽부 브래킷을 이용해 설치해 드렸습니다.

PTZ 카메라는 칠판의 중앙을 기준으로 기둥에 설치해 드렸고 배선은 천장 위로한 후 기둥에 몰딩을 이용해 마무리하였습니다.

PTZ 카메라와 TV 설치 후에는 TV에서도 판서가 잘 보이는지 테스트 촬영을 진행합니다.

2.벽부스피커,PC와 음향기기 설치

강의실의 크기가 커짐에 따라 뒤쪽에 위치한 수강생들도 강사님의 목소리가 잘 들릴 수 있게 스피커 같은 경우는 총 4대 설치를 원하셨고 2대는 앞쪽 양옆에 2대는 강의실 중간부분 양옆 쪽으로 벽부 설치하였습니다.

이렇게 여러 대의 스피커를 설치할 경우 스피커에서 나오는 소리가 마이크에 들어가 하울링이 생기지 않게 위치를 신중히 고려해 설치하여야 합니다.

✔️사용 제품 내역

"전원 조작 외에 별다른 조작 없이 간단하게

수업 영상을 제작할 수 있게 되었어요!"

✔️고객 요청사항

-기존에 삼각대를 이용하여 핸드폰으로 영상을 제작하고 있었는데 천장에 캠코더를 설치해 영상 제작을 하고 싶어 하셨습니다.

-캠코더와 더불어 영상 제작에 사용하실 운영용 pc와 주변기기까지 같이 설치 원하셨습니다.

✔️작업 전 현장 사진

✔️에버글로우 필름 작업 보고

1.PTZ 카메라와 캠코더 중 설치 제품 선정

소형 강의실에는 칠판도 비교적으로 폭이 좁고 강사님께서 사용하시는 부분도 한정적이기 때문에 PTZ 카메라의 프리셋 기능이나 화면전환이 불필요하다고 판단하였고 고정적인 화면을 사용하신다고 하면 화면 조작 기능이 장점인 PTZ 카메라보다는

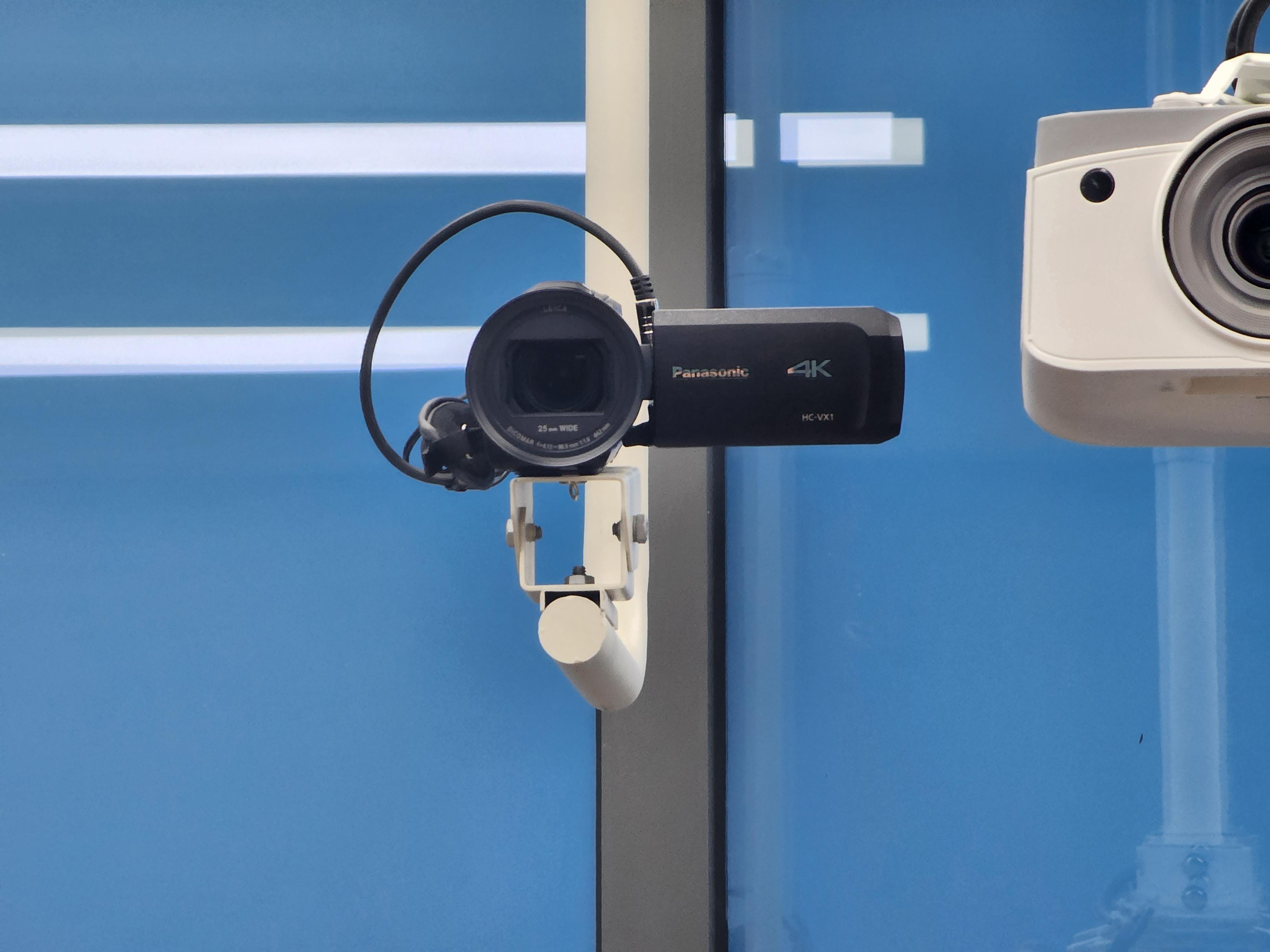

4K 화질의 캠코더를 사용하시는 게 더 합리적이라고 판단 파나소닉의 VX1 캠코더를 추천드리고 시공하셨습니다.

​

​

시공 전 파나소닉의 VX1 4K 화질 캠코더와 저희가 자주 추천드리는 제품인 QON4K6020XN PTZ 카메라를 비교 시연하였습니다.

2. 배선 작업과 브라켓을 이용한 캠코더 설치

캠코더 설치에 필요한 전기선과 HDMI 선은 천장 석고 택스를 탈거 후 진행하였고 이중 천장 사이에 두꺼운 스티로폼 흡음재 시공이 되어있어 브라켓을 콘크리트 천장에 직접 설치가 불가능하다 판단하여 두꺼운 합판을 이용하여 브라켓을 설치하였습니다.

캠코더 설치 완료 후 추후 별도의 조작이 필요 없게 메뉴얼로 화면의 밝기와 배율을 설정해 줍니다.

캠코더 설치가 끝난 후 몰딩으로 선을 정리해 드렸고 캠코더의 전원은 멀티탭의 전원으로 별도 조작 가능하게 설치해 드렸습니다.

3. 운영용 PC 설치

담당자님이 원하시는 PC 위치를 확인 후 PC를 설치하였고 OBS 작동 여부 확인과 배선 정리를 해드렸고 기존에 사용하시던 빔프로젝터 HDMI 선도 내구성 좋은 제품으로 교환 설치해 드렸습니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

✔️고객 요청사항

-강의실 PTZ 카메라 1대 설치와 PTZ 카메라 운영용 PC, 모니터 주변기기 일체 설치를 원하셨습니다.

-PTZ 카메라가 설치될 강의실에 인터넷 깔려있지 않아 사무실에 위치한 공유기부터 PTZ가 설치될 강의실까지 천장을 통한 인터넷 유선 설치를 원하셨습니다.

​

✔️작업 전 현장 사진

✔️에버 글로우 필름 작업 보고

​1.PTZ 카메라 설치

강의실이 크지 않아 칠판과 PTZ 카메라의 거리는 문제가 없었지만 천장이 낮고 칠판이 일반적인 강의실보다 다소 낮게 위치하여있어 PTZ 카메라 카메라 화면에 학생들이 걸리지 않게 중간 모니터링을 하여 PTZ 카메라 부착 높낮이를 신경 쓰며 작업하였습니다.

​

언제나 칠판의 중간점을 기준으로 레이저 레벨기를 이용하여 PTZ 설치 위치를 선정합니다

위치를 확인했다면 천장 택스를 탈거하여 천장 위로 PTZ 카메라 설치에 필요한 필요한 선들을 배선해 줍니다.

배선 후에는 최대한 지저분하지 않게 슬립인 케이블과 벽면과 같은 색의 몰딩을 이용하여 마무리를 해드리고 있습니다.

벽면에 PTZ 카메라를 설치하기 위한 브래킷을 부착하고 작동 확인 후 마찬가지로 몰딩으로 마무리합니다.

2. 운영용 PC와 주변기기, 인터넷 연장 설치

PTZ 카메라 운영을 위한 PC 및 주변기기를 강의실 앞쪽 책상에 설치와 동시에 해당 강의실에는 인터넷이 깔려있지 않아

옆 사무실에 위치한 공유기에서 랜선을 천장으로 배선해 인터넷이 깔려있지 않던 강의실에서 인터넷을 안정적으로 사용할 수 있게 해드렸습니다.

​

옆 사무실 공유기 위쪽 천장으로 조그맣게 타공을 해 랜선을 배선하였습니다.

모든 배선 작업 후 PC와 운영 기기 설치를 해드렸고 PTZ 카메라가 문제없이 잘 작동하는지 확인 후 OBS 프로그램 설정과 케이블 타이를 이용한 선 정리까지 해드렸습니다.

✔️사용 제품 내역
