원하는 위치에 TV랑 카메라

모두 잘 설치해 주셨어요!!

✔️고객 요청사항

-2개 강의실에 각각 PTZ 카메라 1대와 모니터링용 TV 설치를 원하셨습니다.

-PC와 모니터, 키보드 마우스, 오디오 인터페이스, 다이내믹 마이크, 핀 마이크 등 수업 영상 녹화를 위한 주변장비 일체의 설치를 요청하셨습니다.

​

✔️작업 전 현장 사진

✔️에버글로우필름 작업 보고

두 곳의 강의실에 강사 자동추적 PTZ 카메라의 설치를 원하셨지만 사용 환경과 원하시는 화각에 따라 자동추적 기능을 만족하지 못하시는 경우도 종종 있었기 때문에 VM B71 PTZ 카메라 데모 시연을 진행한 후에 자동추적 기능이 만족스럽지 못하시면

Qon 4K6012XN PTZ 카메라를 설치하여 프리셋 기능을 위주로 사용하기로 하셨고 결과적으로 Qon 4K6012XN PTZ 카메라를 설치 결정하셨습니다.

1. 강의실 1 배선, 천장형 TV 설치, PTZ 카메라 설치

PTZ 카메라가 설치될 벽면 쪽이 통유리 창으로 되어있기 때문에 벽 부가 아닌 천장형 브라켓을 이용해 PTZ 카메라를 설치해 드렸고

TV도 마찬가지로 이중 천장 위 콘크리트 천장에 앙카와 전산볼트를 이용해 천장형으로 설치해 드렸습니다.

​

먼저 강의실 앞 칠판의 중앙을 기준으로 PTZ 카메라의 위치를 선정하고 그 옆으로 TV인치수를 고려해 TV가 설치될 위치를 선정, 천장에 타공 후 배선을 진행하였습니다 배선은 점검구를 이용하여 해주었습니다.

타공을 진행한 후에 TV 전원과 HDMI 케이블, PTZ 카메라 영상신호를 위한 SDI 케이블과 전원 케이블을 위치에 맞게 뽑아놓습니다.

위치에 맞게 천장형 브라켓을 설치 후 TV와 PTZ 카메라를 설치합니다.

PC 주변기기와 음향장치가 설치될 앞쪽도 몰딩을 이용해 잘 배선해 주었습니다.

2. 강의실 2 배선, 벽부 TV 설치, PTZ 카메라 설치

2강의실도 1강의실과 설치되는 장비는 같지만 1강의실과 다르게 모니터링용 TV와 PTZ 카메라를 벽부로 설치하였습니다.

마찬가지로 레이저 레벨기를 이용해 칠판을 중앙을 기준으로 PTZ 카메라를 설치하였고

점검구를이용해 배선하였습니다.

TV와 PTZ 카메라를 벽부에 설치한 후 영상신호가 잘 들어오는지 확인합니다.

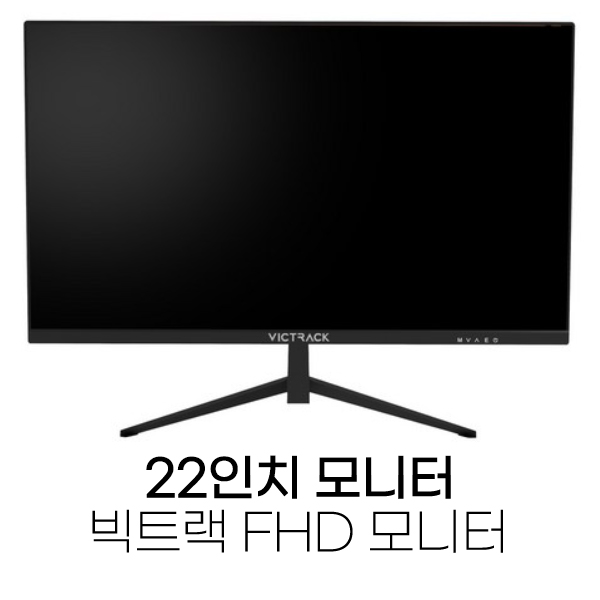

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

✔️고객 요청사항

-캠코더 1대를 벽면 설치 원하셨습니다.

-기존에 사용 중이던 음향장비를 그대로 사용하여 영상 제작이 가능한 시스템을 원하셨습니다.

-프로젝터 1대를 신규 설치 원하셨습니다.

-사용 중이던 프로젝터 1대를 다른 강의실로 이전 설치 원하셨습니다.

-운영용 pc 없이 영상을 저장, 노트북을 이용하여 영상파일 확인을 원하셨습니다.

​

✔️작업 전 현장

✔️에버글로우필름 작업 보고

​

1. 캠코더 및 영상 녹화용 스위쳐설치

캠코더가 설치될 강의실은 길이가 길지만 폭이 좁은 강의실이기 때문에 캠코더 설치 만으로도 충분히 운용이 가능하다 판단해 PTZ 카메라가 아닌 SONY HandyCAM FDR-AX43 캠코더를 설치해 드렸고

영상은 운영용 PC 없이 ATEM SDI PRO ISO 스위쳐를 녹화기로 이용해 외장 SSD 카드에 저장되는 방식을 이용,

여러 강의실의 영상을 노트북으로 전부 확인하시고 운용하실 수 있게 설계해 드렸습니다.

​

캠코더 운용에 필요한 배선은 설치되어 있는 점검구를 이용해 해드렸습니다.

캠코더는 벽부브라켓을 이용하여 강의실 뒷면 벽부에 설치해 드렸고 포커스와 색 설정까지 해드렸습니다.

스위쳐는 기존에 설치되어 있던 무선마이크 수신기와 앰프와 연동시켜 음성과 영상이 ATEM SDI PRO ISO스위쳐를통해 SSD 카드에 저장될 수 있게 해드렸습니다.

2. 프로젝터 설치

프로젝터는 캠코더를 설치해 드린 강의실에서 사용 중이던 프로젝터를 옆 강의실로 이 전설치 후 이전 자리에 신규 프로젝터를 설치해 드렸습니다.

사용 중이시던 프로젝터 브라켓과 HDMI 케이블은 재활용하였고 설치 후 키스톤 미세조정으로 원하시는 크기의 투사 화면을 설정해 드렸습니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"강사님들이 PTZ 카메라 사용 후 만족하셔서

추가 설치를 의뢰하게 되었어요!!"

✔️고객 요청사항

-강의실(A)에 PTZ 카메라와 PC 신규 설치를 원하셨습니다.

-강의실(B)에서 사용하시던 PTZ 카메라 1대와 프로젝터, PC와 주변기기 일체를 다른 강의실로 이전 설치 원하셨습니다.

-사무실의 위치를 이전하면서 프린터에 사용할 랜 케이블 배선을 원하셨습니다.

✔️작업 전 현장 사진

✔️에버 글로우 필름 작업 보고

이번 작업은 4개월 전쯤 수업 영상 녹화를 위해 PTZ 카메라 설치를 저희 에버글로우필름에 의뢰하셨던 구로구에 위치한 베스티안 학원에서 PTZ 카메라를 설치 후 실 사용 후 만족하셔서 학원 내 강의실 (A)에 신규 카메라와 주변장비 일체 설치와 강의실 (B)에서 사용하시던 장비의 다른 강의실로의 이전 설치를 의뢰하신 내용입니다.

​

1. 강의실(A) PTZ 카메라, PC, 음향장비 설치

PTZ 카메라가 신규 설치될 A 강의실은 칠판의 너비가 넓지 않아 칠판의 중앙을 기준으로 PTZ 카메라를 선정하여 주었습니다.

다만 칠판이 비교적 낮게 달려있어 PTZ 카메라를 일반적이 높이에 설치하면 화각이 좋지 않고 그렇다고 낮게 설치하였을 경우 학생들의 머리가 걸릴 수 있어 설치 이전 화면 테스트를 진행 후 설치를 진행하였습니다.

​

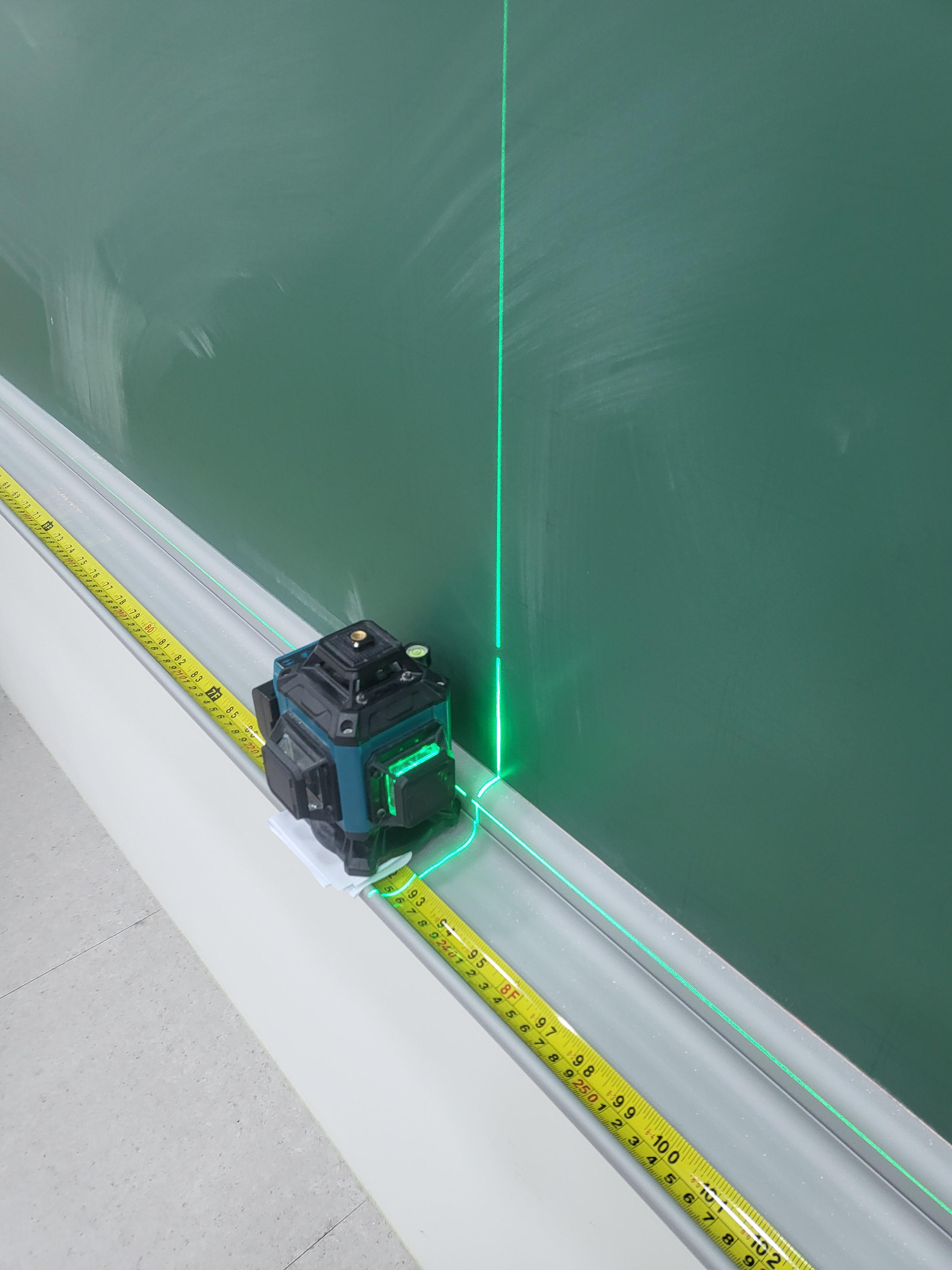

레이저 레벨기로 PTZ 카메라가 설치될 위치를 확인합니다

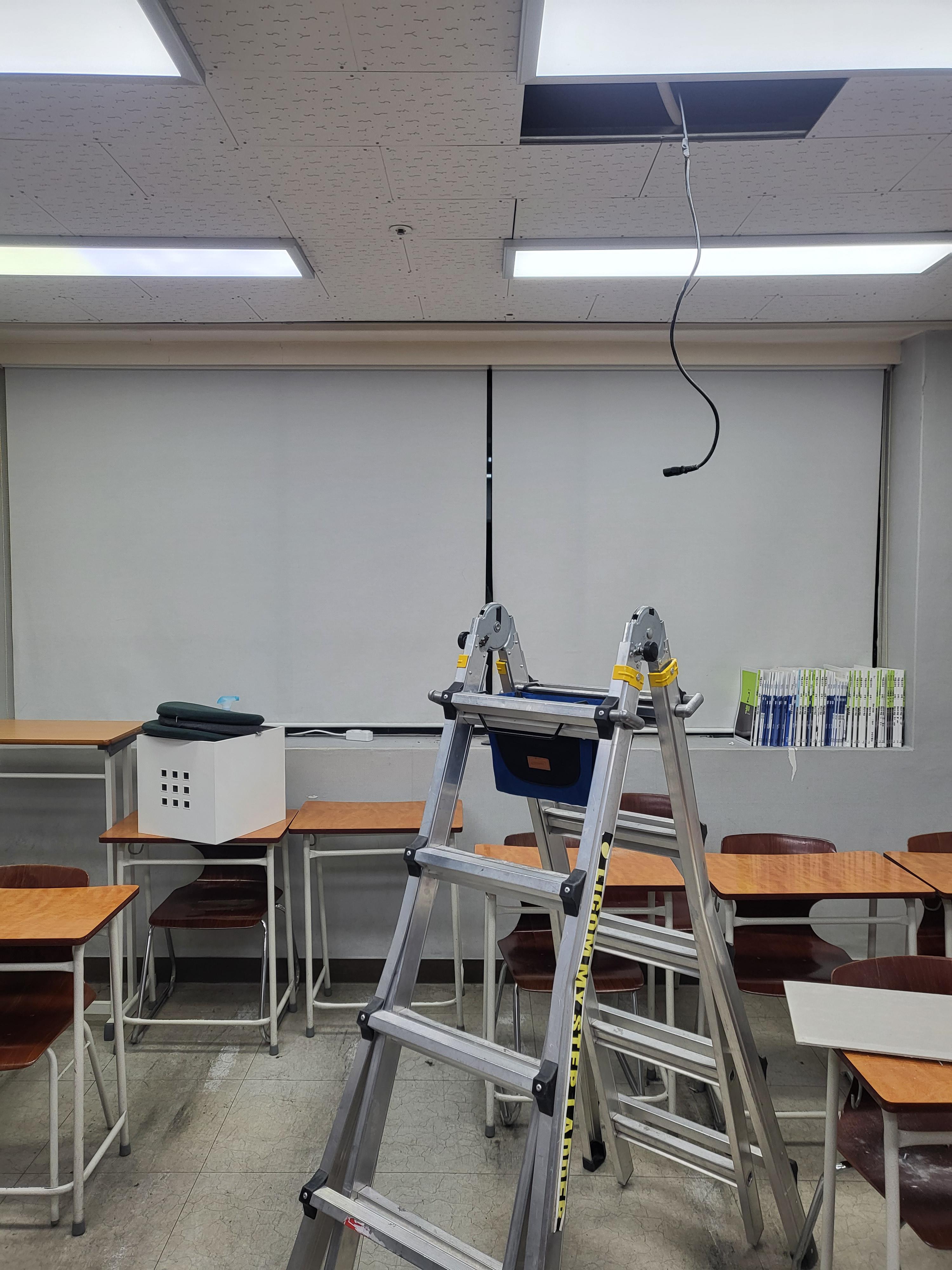

배선은 천장 석고택스를 탈거해 진행해 주었습니다.

PC와 주변기기는 지정해 주신 책상에 잘 설치해 드렸고 선 정리와 모든 장비 설치 후 테스트를 진행하였습니다.

2. 강의실(B) PTZ 카메라, 프로젝터 이전 설치

기존에는 강의실 뒤편에 삼각대를 이용해 PTZ 카메라를 이용하고 계셨고 프로젝터와 마이크 수신기 등 추가 신규 장비 설치 없이 기존에 사용하시던 모든 장비를 다른 강의실로 이전설치 해드렸습니다.

기존에 사용하시던 PTZ 카메라는 벽부 브라켓을 이용해 설치해 드렸습니다.

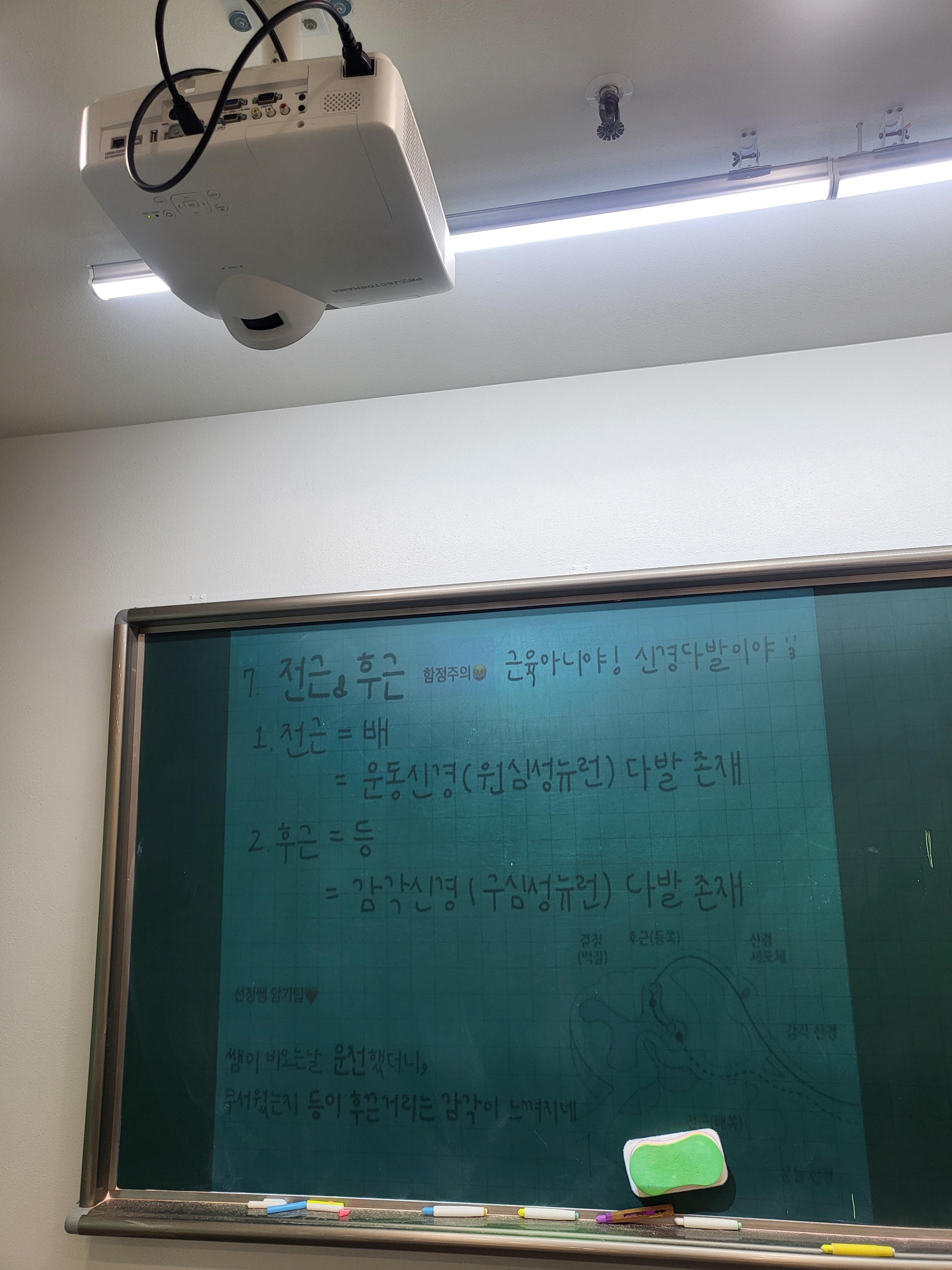

프로젝터도 설치 전 담당 강사님께 원하시는 사이즈와 구역을 확인 후 천장 설치해 드렸습니다.

3. 랜 케이블 증설

랜 케이블이 설치되어 있지 않은 공간으로 프린트기를 옮기시면서 프린터에 연결하여 사용하실 랜 케이블 설치를 요청하셔서

PTZ 카메라가 신규로 설치된 강의실과 프린트기가 옮겨질 사무실 2곳에 랜 케이블 배선을 완료했습니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

PTZ 카메라의 설치로 이제 수업을 영상 교보재화해서

학생들에게 배포할 수 있어요!!

✔️고객 요청사항

-PTZ 카메라 1대와 영상 녹화에 필요한 운영용 PC1대, 오디오 인터페이스 등 주변기기의 설치를 원하셨습니다.

-운영용 PC에서 인터넷을 사용할 수 있게 랜 케이블 설치를 원하셨습니다.

-기존에 보유 중이던 프로젝터 1대의 천장 설치를 원하셨습니다.

​

✔️작업 전 현장 사진

✔️에버 글로우 필름 작업 보고

​

1. PTZ 카메라 설치와, 인터넷 사용을 위한 랜선 증축

본 학원 같은 경우는 천장은 택스 보드로 되어있었지만 탈거가 가능한 피스로 고정되어 있는 게 아니라 타카 핀으로 박아놓았기 때문에 배선은 매입 등을 탈거 후에 진행하였고.

​

운영용 PC에서도 인터넷 사용을 원하셨기에 공유기가 위치한 사무실에서부터 천장을 이용해 랜 케이블을 증축해 드렸습니다.

이렇게 천장이 탈거 불가능한 경우는 보통 점검 구를 이용해 배선을 하지만 이번 현장은 배선을 해야 하는 구간에 점검구가 없어 매입 등을 탈거하여 배선을 진행하였는데 이때는 반드시 차단기를 내리고 잔류 전기를 조심해 작업하여야 합니다.

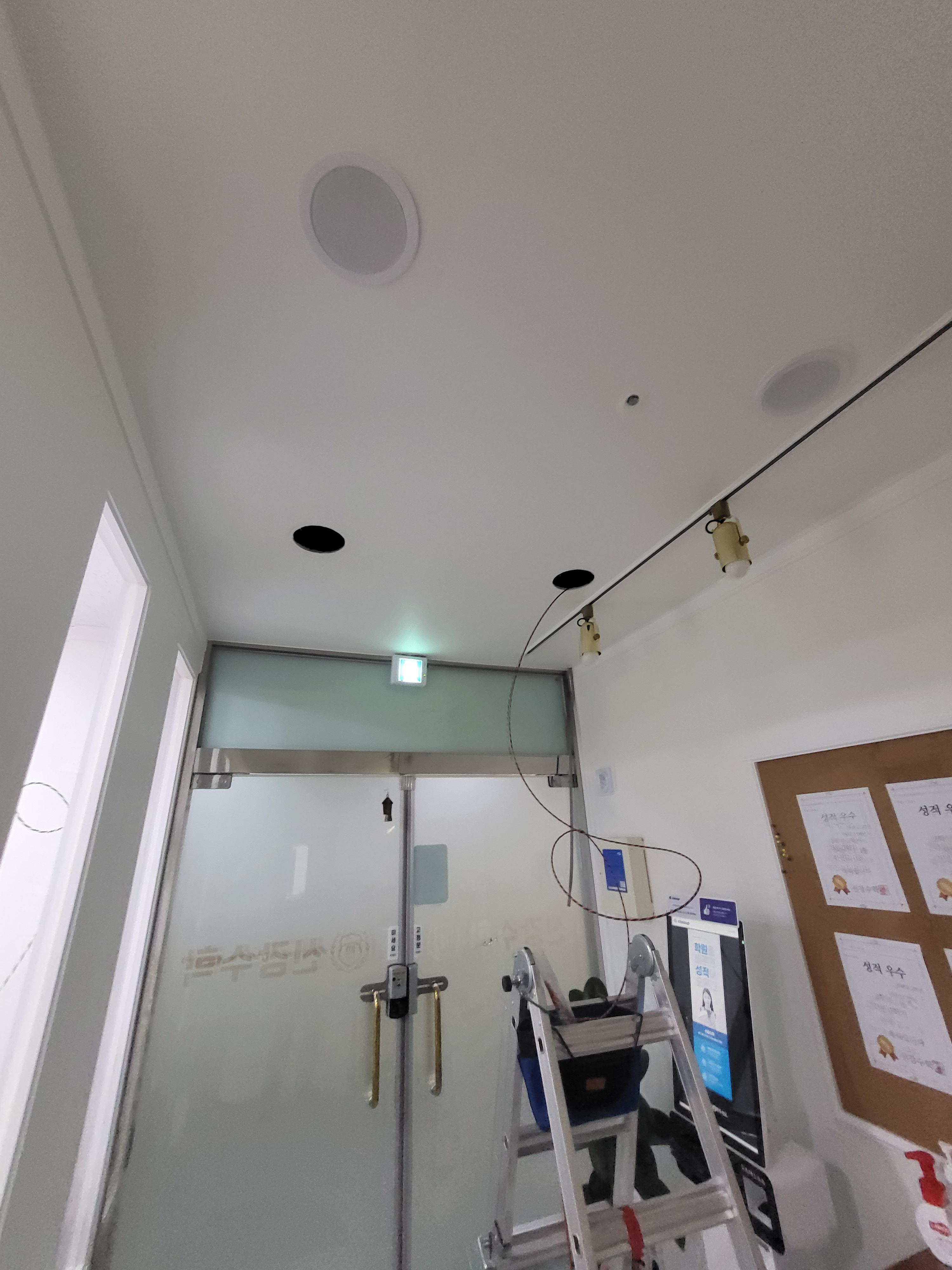

랜 케이블이 올라가야 하는 곳과 내려와야 하는 곳에 조그맣게 타공 후 양쪽에서 요비선을 삽입 후 이런 식으로 매입 등을 탈거하고 양쪽의 요비선을 묶어 배선합니다.

PTZ 카메라 설치 후 에어컨 배선 때문에 몰딩이 불가능하여 슬립인 케이블을 이용해 케이블 마감을 해주었습니다.

PC와 주변기기는 준비해두신 데스크에 설치해 드렸고 장비 테스트 후 선 정리까지 해드렸습니다.

2. 프로젝터 설치

프로젝터 같은 경우는 보유하고 계시던 프로젝터를 투사 사이즈와 PTZ 화각 등 여러 가지를 고려해 천장 설치를 해드렸습니다.

✔️사용 제품 내역
