"과도한 견적 없이 보유 중인 장비를

최대한 이용해 설치해 주셨어요!!"

✔️고객 요청사항

-강의실 4곳 중 3곳에 천장형 브라켓을 이용해 PTZ 카메라 설치를 요청하셨습니다.

-강의실 4곳 중 1곳에 벽부 브라켓을 이용해 PTZ 카메라 설치를 요청하셨습니다.

-제일 규모가 큰 메인 강의실에는 마이크를 통해 OBS에 음성이 입력되는 동시에 강의실 내 설치되어 있는 스피커에 출력을 원하셨습니다.

✔️작업 전 현장 사진

✔️에버글로우필름 작업 보고

​

1. 배선 작업, PTZ 카메라 설치

PTZ 카메라 설치를 요청하신 4개의 강의실 중 3곳은 전자칠판 기준 중앙의 위치가 통유리로 되어있어 천장형 브라켓을 이용하여 설치해 드렸고 1곳은 기둥에 벽부로 설치하였습니다.

총 4대의 PTZ 카메라 중 2대는 이미 보유하고 계셔 설치만 해드렸고 2대는 강의실의 규모와 거리를 고려해 QON4K6012XN 12배 PTZ 카메라를 납품, 설치해 드렸습니다.

​

강의실 4개소 모두 전자칠판을 사용하고 계셨고 전자칠판 기준 중앙으로 PTZ 카메라를 요청하셔서 4개소 모두 레이저 레벨기를 이용하여 PTZ 카메라가 설치될 위치를 확인 후 설치하였습니다.

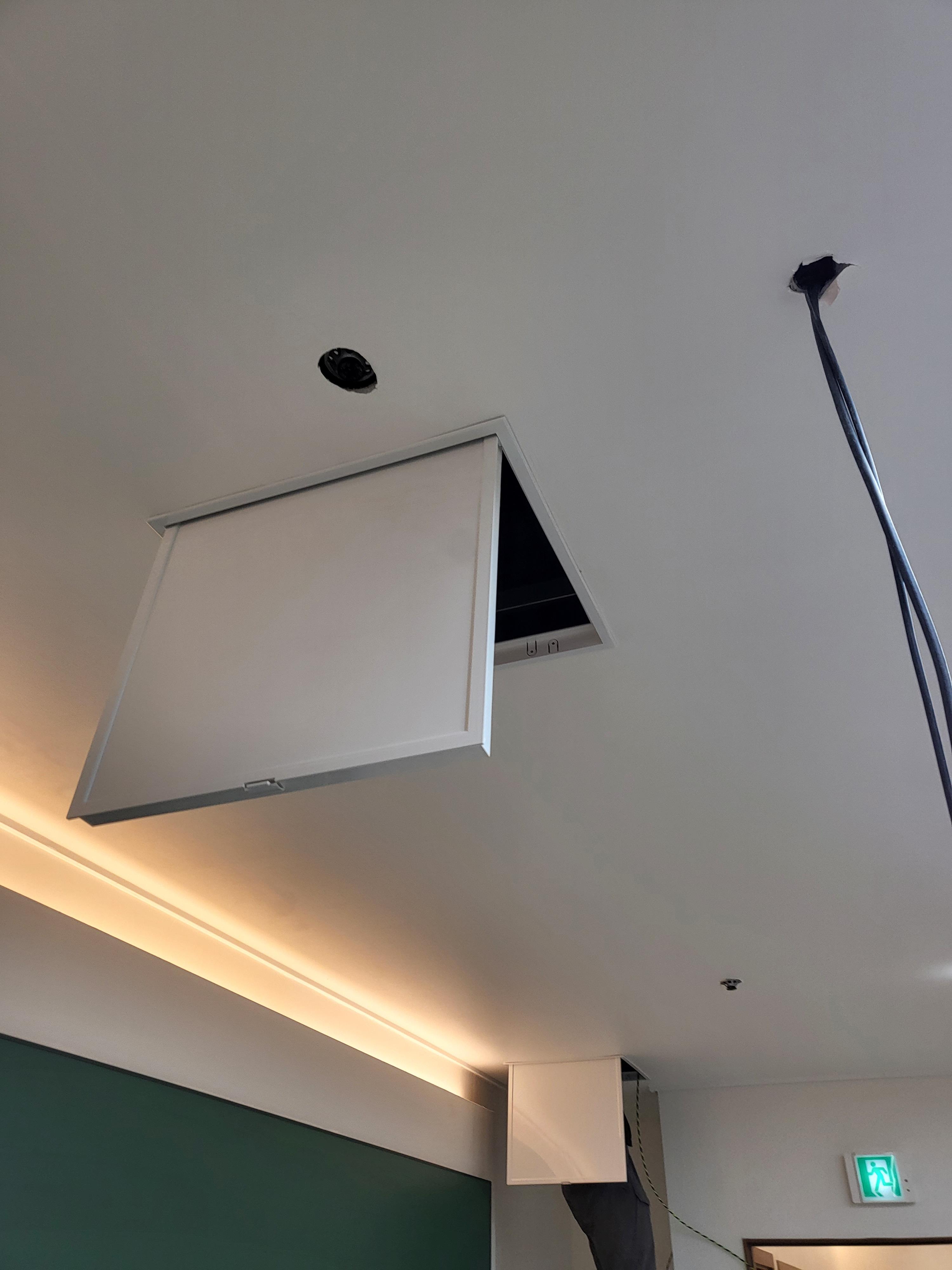

배선은 강의실 4곳 모두 천장이 도배가 되어있는 탈거불가능한 이중 천장이었지만 적절한 위치에 점검구가 있어 따로 점검구를 제작하지 않고 기존에 설치되어 있는 점검구를 사용하여 배선을 진행하였습니다.

천장형 J 브래킷을 이용하여 PTZ 카메라를 설치한 3개의 강의실입니다.

벽부 브라켓을 이용해 PTZ 카메라를 설치한 강의실입니다.

2.PC와 전자칠판 등 기존 사용 장비와 PTZ 카메라의 연동 및 세팅

4개의 강의실 모두 PC가 설치되어 있었고 원장님께서 무선마이크와 마이크 수신기, 오디오 인터페이스를 2개씩 보유하고 계셔

2개소에는 보유하신 장비를 설치해 드렸고

​

나머지 2개소에만 PTZ 카메라의 영상신호와 마이크를 통한 음성신호를 수신할 ST75 비디오 캡처 보드와 무선마이크와,

UNITE-2 오디오 인터페이스를 추가해 주었습니다.

​

보유하고 계셨던 장비를 이용해 설치해 드린 2개소

새 제품을 납품 후 설치해 드린 2개소

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

원하는 위치에 TV랑 카메라

모두 잘 설치해 주셨어요!!

✔️고객 요청사항

-2개 강의실에 각각 PTZ 카메라 1대와 모니터링용 TV 설치를 원하셨습니다.

-PC와 모니터, 키보드 마우스, 오디오 인터페이스, 다이내믹 마이크, 핀 마이크 등 수업 영상 녹화를 위한 주변장비 일체의 설치를 요청하셨습니다.

​

✔️작업 전 현장 사진

✔️에버글로우필름 작업 보고

두 곳의 강의실에 강사 자동추적 PTZ 카메라의 설치를 원하셨지만 사용 환경과 원하시는 화각에 따라 자동추적 기능을 만족하지 못하시는 경우도 종종 있었기 때문에 VM B71 PTZ 카메라 데모 시연을 진행한 후에 자동추적 기능이 만족스럽지 못하시면

Qon 4K6012XN PTZ 카메라를 설치하여 프리셋 기능을 위주로 사용하기로 하셨고 결과적으로 Qon 4K6012XN PTZ 카메라를 설치 결정하셨습니다.

1. 강의실 1 배선, 천장형 TV 설치, PTZ 카메라 설치

PTZ 카메라가 설치될 벽면 쪽이 통유리 창으로 되어있기 때문에 벽 부가 아닌 천장형 브라켓을 이용해 PTZ 카메라를 설치해 드렸고

TV도 마찬가지로 이중 천장 위 콘크리트 천장에 앙카와 전산볼트를 이용해 천장형으로 설치해 드렸습니다.

​

먼저 강의실 앞 칠판의 중앙을 기준으로 PTZ 카메라의 위치를 선정하고 그 옆으로 TV인치수를 고려해 TV가 설치될 위치를 선정, 천장에 타공 후 배선을 진행하였습니다 배선은 점검구를 이용하여 해주었습니다.

타공을 진행한 후에 TV 전원과 HDMI 케이블, PTZ 카메라 영상신호를 위한 SDI 케이블과 전원 케이블을 위치에 맞게 뽑아놓습니다.

위치에 맞게 천장형 브라켓을 설치 후 TV와 PTZ 카메라를 설치합니다.

PC 주변기기와 음향장치가 설치될 앞쪽도 몰딩을 이용해 잘 배선해 주었습니다.

2. 강의실 2 배선, 벽부 TV 설치, PTZ 카메라 설치

2강의실도 1강의실과 설치되는 장비는 같지만 1강의실과 다르게 모니터링용 TV와 PTZ 카메라를 벽부로 설치하였습니다.

마찬가지로 레이저 레벨기를 이용해 칠판을 중앙을 기준으로 PTZ 카메라를 설치하였고

점검구를이용해 배선하였습니다.

TV와 PTZ 카메라를 벽부에 설치한 후 영상신호가 잘 들어오는지 확인합니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"대형 강의실 두 곳 강의 녹화에 필요한

장비를 전부 설치해 주셨어요!!"

✔️고객 요청사항

-강의실 A에 단초점프로젝터 설치와 PTZ 카메라 1대, 운영용 PC와 주변기기 설치를 요청하셨습니다.

-강의실 B에 초단초점프로젝터 설치와 PTZ 카메라 1대, 운영용 PC와 주변기기 설치를 요청하셨습니다.

​

​

✔️작업 전 현장 사진

✔️에버글로우필름 작업 보고

​

​

1. 강의실 A PTZ 카메라, 단 초점 프로젝터, PC 및 주변기기 설치

A 강의실 같은 경우에는 폭은 그리 크지 않지만 앞쪽부터 뒤쪽까지 거리가 있는 직사각형의 구조를 가지고 있어 12배줌의 PTZ 카메라로는 이용하시는데 불편함이 생길 수 있다고 판단 Qon 4K6020XN 20배 줌 PTZ 카메라를 설치해 드렸습니다.

배선은 천장 택스를 탈거해 진행하였고

단초점프로젝터의 설치는 원장님께서 원하시는 프로젝터 투사 구역 칠판에서 확인해 천장에 설치해 드렸습니다.

Qon 4K6020XN PTZ 카메라는 칠판의 중앙을 기준으로 뒤쪽 벽면에 설치해 드렸습니다.

프로젝터는 기존 사용하시던 제품과 새로 설치해 드린 프로젝터의 투사 최소 거리가 달라 기존브라켓을 이용할 수 없었고

기존브라켓이 설치되어 있던 곳보다 좀 뒤쪽으로 이동해 천장에 설치해 드렸습니다.

pc와 주변기기는 기존에 사용하시던 데스크에 설치했고 랜 케이블 증설을 통해 인터넷도 이용하실 수 있게 해드렸습니다.

2. 강의실 B PTZ 카메라, 초단초점 프로젝터, PC 및 주변기기 설치

B 강의실은 계단형 으로 된 대형 강의실로 폭 너비 층고 전부 굉장히 큰 강의실이었기 때 문에 A 강의실과 마찬가지로 Qon 4K6020XN 20배 줌 PTZ 카메라를 설치해 드렸습니다.

하지만 높은 층고와 단상과의 단차를 고려해 J형 브래킷과 천장에 밀착시켜 PTZ 카메라를 거꾸로 설치하는 형식의 브라켓중

두 가지 중 선택을 해야 했는데 두 가지 방법 중 하나를 선택하실 수 있게 설치 전 화면 테스트를 통해 천장에 밀착시켜 설치하는 방식의 브라켓을이용해 설치하기로 결정하셨습니다.

이런 식으로 HDMI 선을 이용해 천장을 통한 배선 이전 화면 테스트를 먼저 진행한 후 최종적으로 천장에 배선을 하고 PTZ 카메라를 설치하게 됩니다

초단초점 프로젝터는 투사 최소 거리가 매우 가깝기 때문에 눈부심 문제가 없고 미관적으로 보기 좋지만

키스톤 기능의 한계와 무게 등 재설치에 어려움이 있기 때문에 설치 이전 담당자님께 확실히 원하시는 투사 구역과 크기를 확인 후에 설치해드리고 있습니다.

​

브라켓은 A 강의실에서기존에 사용하시던 브라켓을 그대로 가져와 사용하였습니다.

PC 및 주변기기는 준비해 주신 데스크에 설치해 드렸습니다.

설치 후 몰딩과 케이블 타이를 이용해 선을 깔끔히 정리해 주었습니다.

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"미어캠대체 캠코더 설치와 운용방법까지

상세하게 설명해 주셨어요!"

✔️고객 요청사항

-캠코더 1대 신규 설치를 원하셨습니다.

-운영용 PC 설치를 원하셨습니다.

-강의 도중에도 영상의 일시정지와 녹화 재개 기능을 자유롭게 사용할 수 있으면서 간편한 조작이 가능한 시스템을 원하셨습니다.

​

✔️작업 전 현장 사진

✔️에버글로우필름 작업 보고

​원장님께서는 미어캠회사가 없어져 이전에 사용 중이시던 미어캠제품의 고장을 AS를 받으실 수 없어 미어캠을 대체 가능한 캠코더나 PTZ 카메라의 설치를 원하셨고 강의실의 폭과 규모를 파악 후 SONY FDR-AX43 캠코더 제품을 설치해 드리기로 결정했습니다.

​

​

1. 캠코더 설치 및 배선

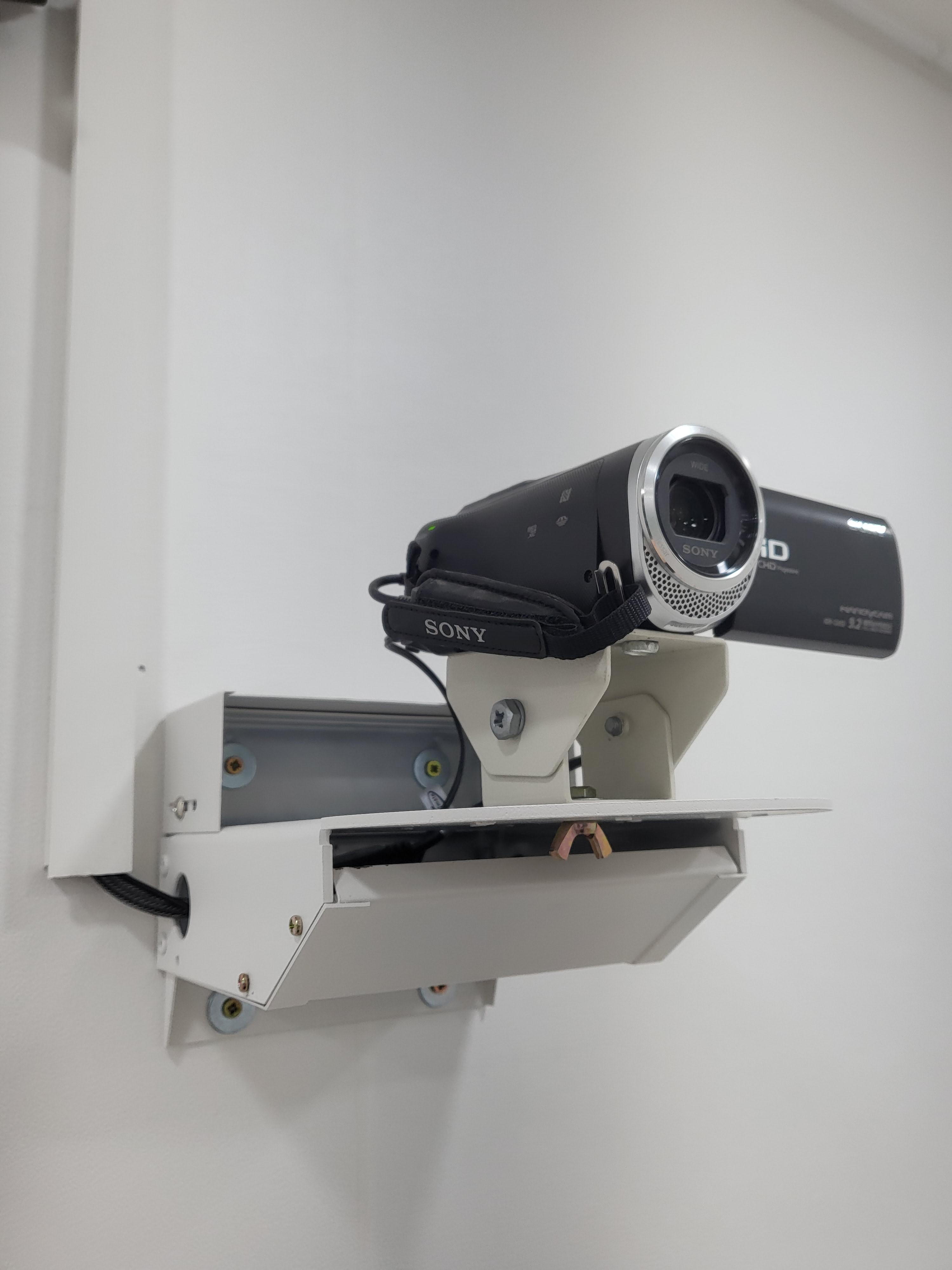

캠코더는 기존 미어캠이 설치되어 있던 벽부에 벽부브라켓을 이용해 설치해 드렸고 캠코더 기본 조작을 위한 유선 리모컨도 같이 설치해 드렸습니다.

오디오는 캠코더에 기존에 사용 중이던 SONY 무선마이크 수신기를 연결해 HDMI 케이블을 통해 PC에서 수신할 수 있게 해드렸습니다.

2. PC 설치와 OBS 프로그램 운용 교육

사전에는 운영용 PC 설치 없이 노트북으로 영상을 편집하고 홈페이지에 게시를 원하셨지만 사전에 계획했던 스위쳐를 이용한 영상 녹화 기능으로는 일시정지 기능을 사용할 수 없기 때문에

PC를 추가해 OBS 내에서 블랙바추가와 프로젝터 포인터를 연결해 일시정지 기능을 하용 하실 수 있게 해드렸습니다.

PC를 추가해 OBS 프로그램을 이용, 확장자와 화질 설정으로 용량 문제 해결과 일시정지,블랙바등 원하시는 시스템을 전부 구축해 드렸습니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"강사님들이 PTZ 카메라 사용 후 만족하셔서

추가 설치를 의뢰하게 되었어요!!"

✔️고객 요청사항

-강의실(A)에 PTZ 카메라와 PC 신규 설치를 원하셨습니다.

-강의실(B)에서 사용하시던 PTZ 카메라 1대와 프로젝터, PC와 주변기기 일체를 다른 강의실로 이전 설치 원하셨습니다.

-사무실의 위치를 이전하면서 프린터에 사용할 랜 케이블 배선을 원하셨습니다.

✔️작업 전 현장 사진

✔️에버 글로우 필름 작업 보고

이번 작업은 4개월 전쯤 수업 영상 녹화를 위해 PTZ 카메라 설치를 저희 에버글로우필름에 의뢰하셨던 구로구에 위치한 베스티안 학원에서 PTZ 카메라를 설치 후 실 사용 후 만족하셔서 학원 내 강의실 (A)에 신규 카메라와 주변장비 일체 설치와 강의실 (B)에서 사용하시던 장비의 다른 강의실로의 이전 설치를 의뢰하신 내용입니다.

​

1. 강의실(A) PTZ 카메라, PC, 음향장비 설치

PTZ 카메라가 신규 설치될 A 강의실은 칠판의 너비가 넓지 않아 칠판의 중앙을 기준으로 PTZ 카메라를 선정하여 주었습니다.

다만 칠판이 비교적 낮게 달려있어 PTZ 카메라를 일반적이 높이에 설치하면 화각이 좋지 않고 그렇다고 낮게 설치하였을 경우 학생들의 머리가 걸릴 수 있어 설치 이전 화면 테스트를 진행 후 설치를 진행하였습니다.

​

레이저 레벨기로 PTZ 카메라가 설치될 위치를 확인합니다

배선은 천장 석고택스를 탈거해 진행해 주었습니다.

PC와 주변기기는 지정해 주신 책상에 잘 설치해 드렸고 선 정리와 모든 장비 설치 후 테스트를 진행하였습니다.

2. 강의실(B) PTZ 카메라, 프로젝터 이전 설치

기존에는 강의실 뒤편에 삼각대를 이용해 PTZ 카메라를 이용하고 계셨고 프로젝터와 마이크 수신기 등 추가 신규 장비 설치 없이 기존에 사용하시던 모든 장비를 다른 강의실로 이전설치 해드렸습니다.

기존에 사용하시던 PTZ 카메라는 벽부 브라켓을 이용해 설치해 드렸습니다.

프로젝터도 설치 전 담당 강사님께 원하시는 사이즈와 구역을 확인 후 천장 설치해 드렸습니다.

3. 랜 케이블 증설

랜 케이블이 설치되어 있지 않은 공간으로 프린트기를 옮기시면서 프린터에 연결하여 사용하실 랜 케이블 설치를 요청하셔서

PTZ 카메라가 신규로 설치된 강의실과 프린트기가 옮겨질 사무실 2곳에 랜 케이블 배선을 완료했습니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

✔️고객 요청사항

-본 강의실에 PTZ 카메라 1대와 실시간 송출에 필요한 장비 일체 설치를 요청하셨습니다.​

-소 강의실 2곳에 수업 영상 제작을 위한 카메라 설치와 녹화 장비를 요청하셨습니다.

-강사님들이 사무용으로 사용하실 사무용 PC 일체를 설치 요청하셨습니다.

​

✔️작업 전 현장 사진

✔️에버글로우필름 작업 보고

1. 본 강의실 PTZ 카메라, 컨트롤러, PC 및 주변기기 설치

이번 콴다일로학원2관 작업은 지난해 본관 전관방송시스템 구축 전반을 저희 에버글로우필름에 맡겨주셨던 콴다에서 2관을 새로 운영하시게 되어 다시 한번 저희 에버 글로우 필름에 작업을 믿고 맡겨주셨습니다.

​

우선 2관 본 강의실에는 PTZ 카메라 1대와 실시간 영상 송출에 필요한 장비 일체를 요청하셨고

본 강의실의 칠판의 가로 너비가 넓기 때문에 캠코더로 이용이 원활하지 않다고 판단해 QON 4K6012XN PTZ 카메라를 설치하게 되었고 강사님들이 주로 사용하시는 칠판 영역을 확인해 PTZ 카메라가 설치될 위치를 선정하였습니다.

배선은 점검 구를 이용하였고 PC는 기존 설치되어 있던 믹서 옆쪽으로 위치하였습니다.

캠코더는 설치 후 별도의 조작이 필요 없게 화각과 색감, 포커스까지 설정해 드렸습니다.

무선마이크와 수신기, 캠코더를 ATEM SDI PRO에 연결해 ATEM SDI PRO에서 영상과 음향신호를 수신해 SSD 카드에 저장되는 방식입니다.

​

소강의실은 아직 인테리어 공사가 끝나지 않아 따로 데스크가 준비되어 있지 않아서 학생용 데스크에 설치 후 선 정리를 해드렸습니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"공사 전반부터 개입하여 인테리어 업체와 소통하고

설치까지 다해주셔서 신경 쓸 부분도 적고 믿고 맡길 수 있었어요!"

✔️고객 요청사항

-이전 소강의실에서 사용하시던 프로젝터와 캠코더, pc 주변기기 일체를 새롭게 생기는 소강의실로의 이전 설치를 원하셨습니다.

-확장공사로 새로 생기는 본 강의실에 단초점렌즈 프로젝터와 PTZ 카메라, PTZ 카메라, PC 주변기기 일체 설치를 원하셨습니다.

-새롭게 생기는 소강의실과 본 강의실 PC까지 인터넷 사용을 위한 랜선 배선을 원하셨습니다.

✔️작업 전 현장 사진

✔️에버 글로우 필름 작업 보고

​

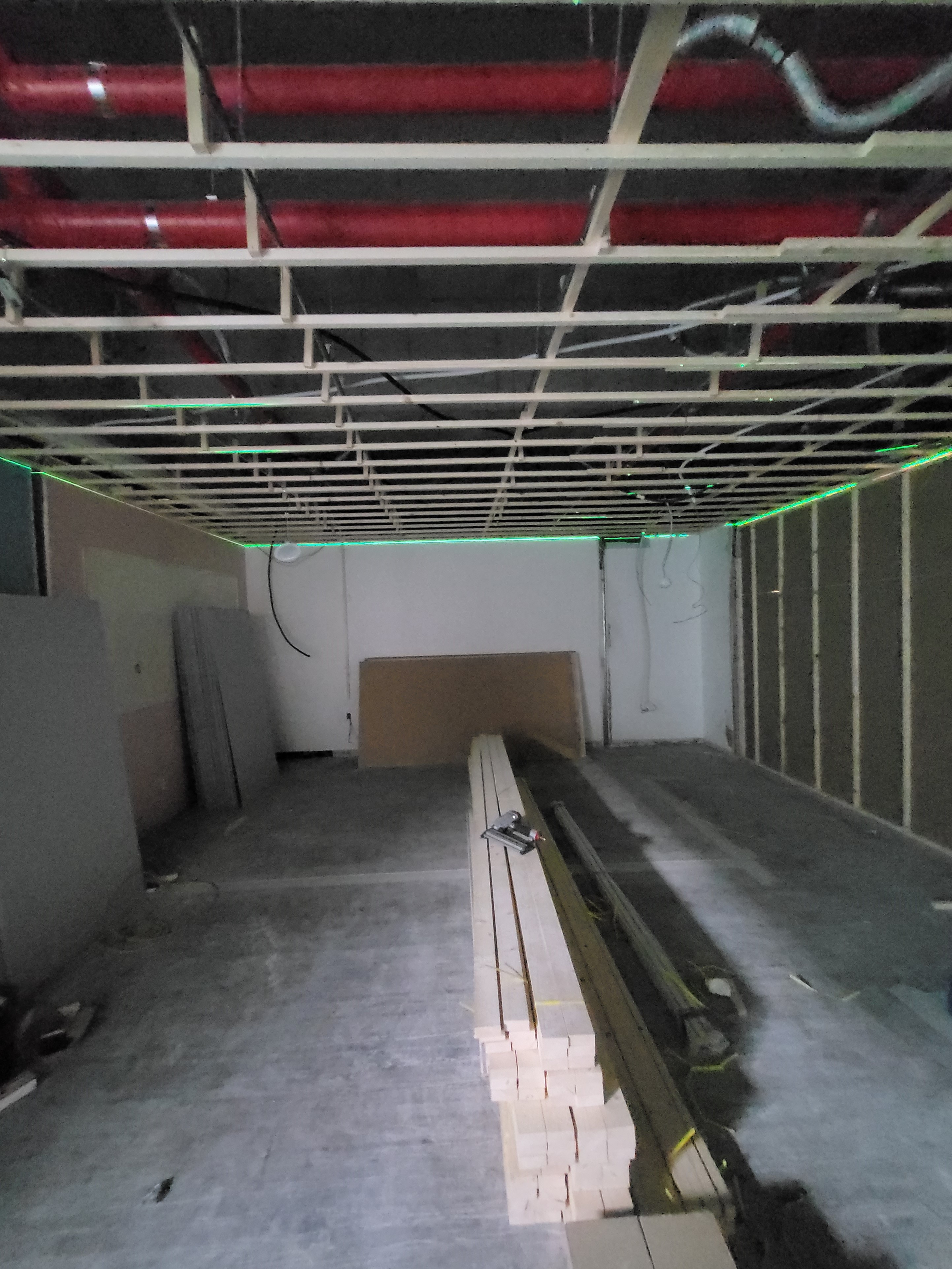

1. 인테리어 공사 초반 배선 공사

원장님께서 확장공사로 인한 장비 이전과 신규 장비 설치를 의뢰하셨고 결과적으로 최대한 케이블 노출과, 타공을 줄여 깔끔한 실내 인테리어를 강조하셨기에 인테리어 공사 초반부터 현장 담당자분과 소통하여 작업을 진행하였습니다.

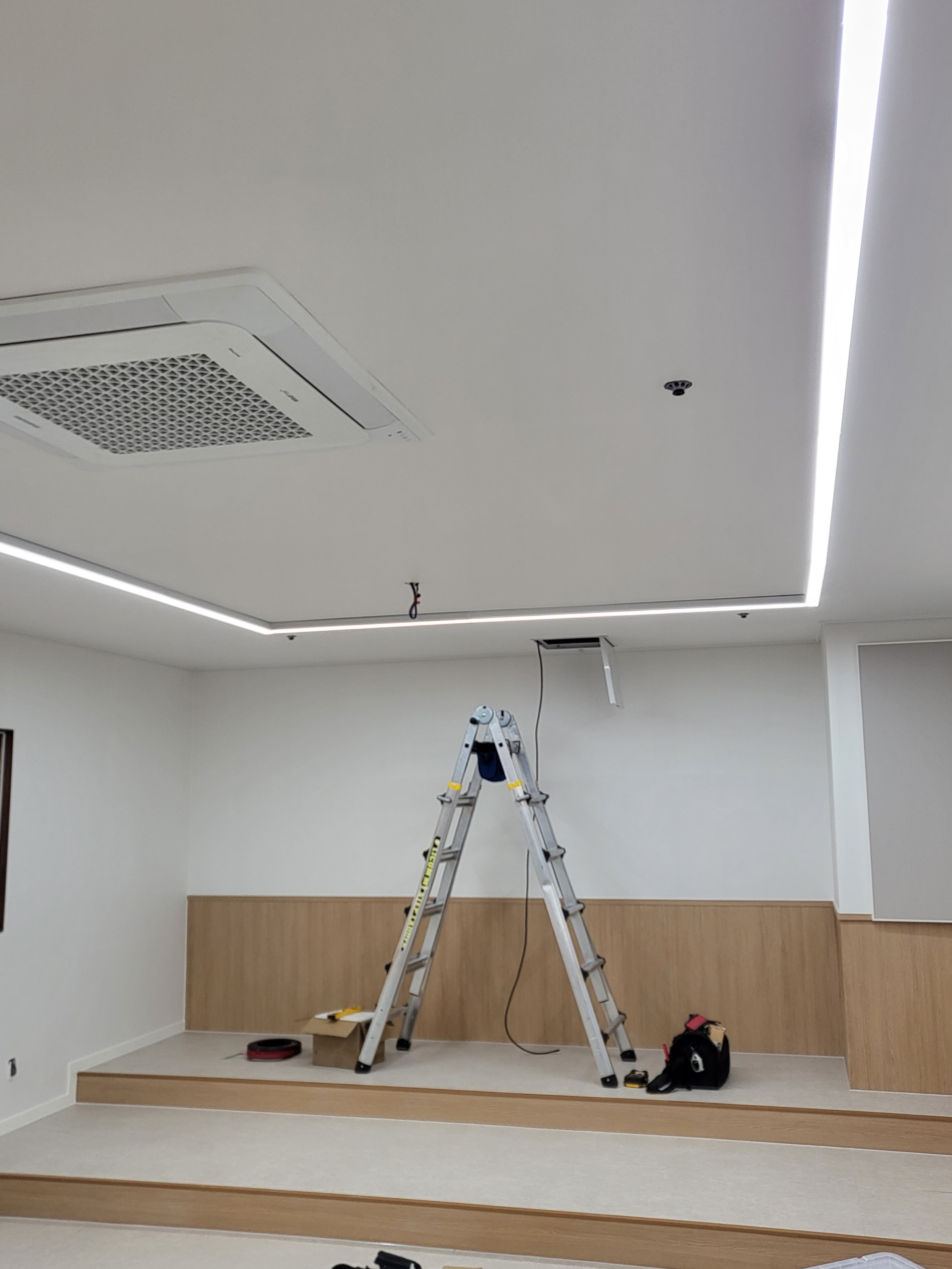

본 강의실과 소강의실의 칠판 위치, 벽 위치를 확인 후 프로젝터, PC, 인터넷, PTZ 카메라 설치에 필요한 모든 케이블과 전원 콘센트를 인테리어 공사 초반 방문해 먼저 적절한 위치에 배선 작업을 진행하였습니다.

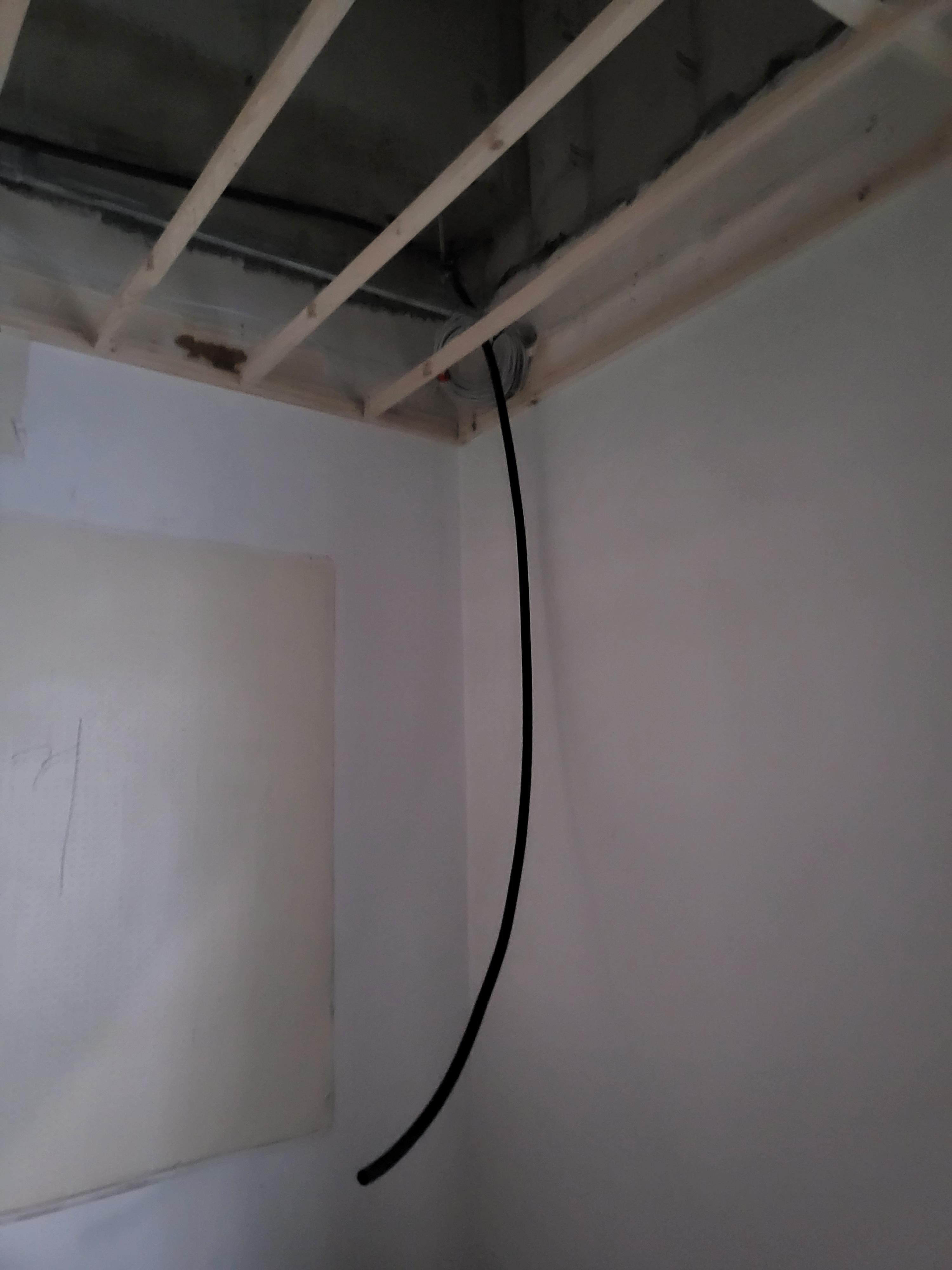

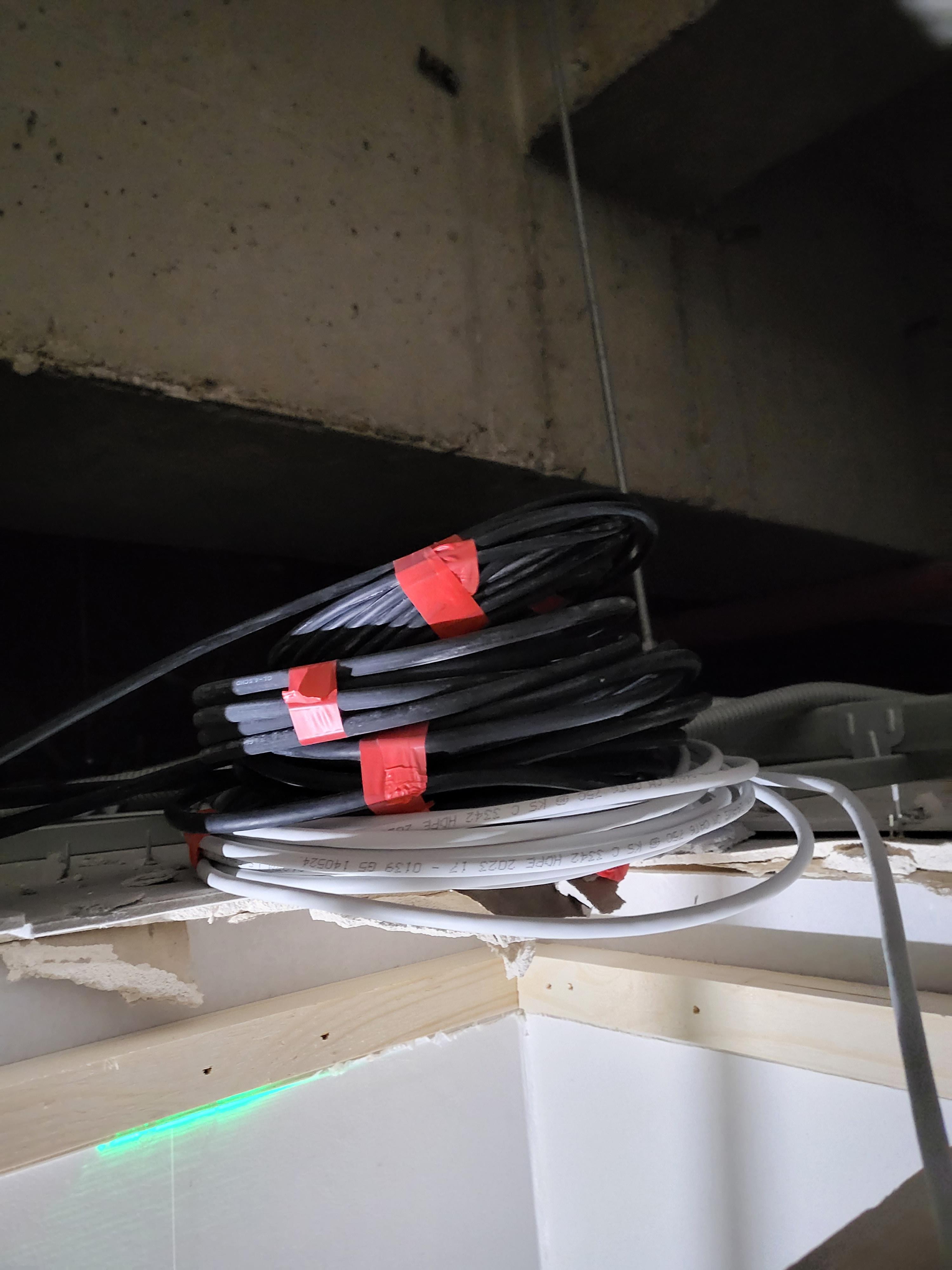

강의실별 필요한 케이블을 천장 위로 배선해 준 뒤 현장 인테리어 작업자분들이 철거하거나 하는 불상사가 생기지 않게 테이프로 표시한 후 인테리어 현장 담당자 님에게 전달하였고 천장은 석고보드에 도배를 하신다고 하셨기에 추후 프로젝터와 PTZ 카메라 설치 작업을 위해 꼭 필요한 점검 구의 위치까지 요청하였습니다.

2.소강의실 장비 이전 설치

이전 소강의실에서 사용하시던 캠코더와 프로젝터, PC 주변기기를 전부 이전 설치해 드렸고 캡처 보드만 노후하여 새 제품으로 교체해 드렸습니다.

공사가 끝나고 이 전설치가 될 소강의실

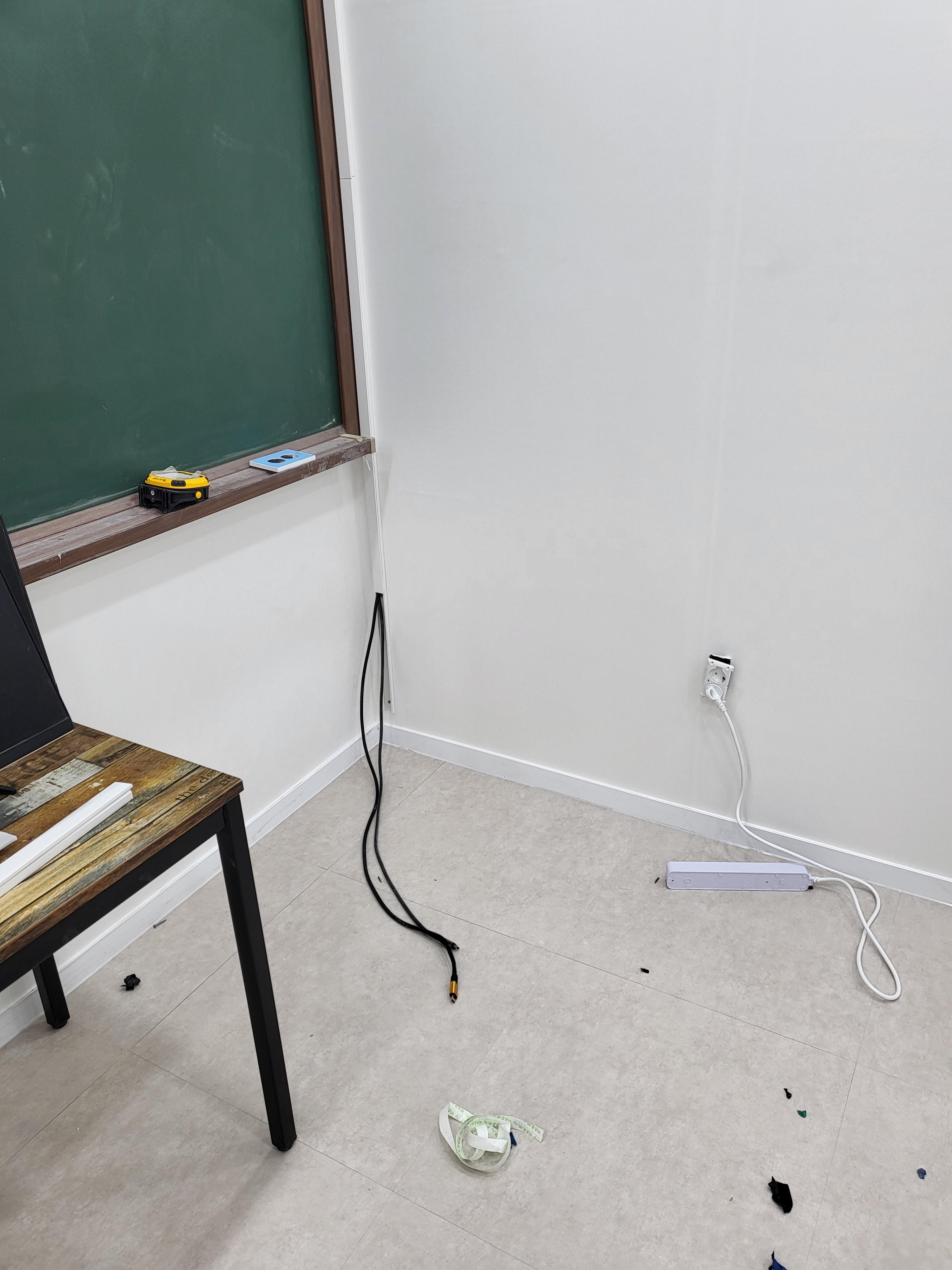

PC가 설치될 앞쪽에서 캠코더와 프로젝터 연결에 필요한 배선은 점검구와 매입 등을 탈거하여 진행하였습니다.

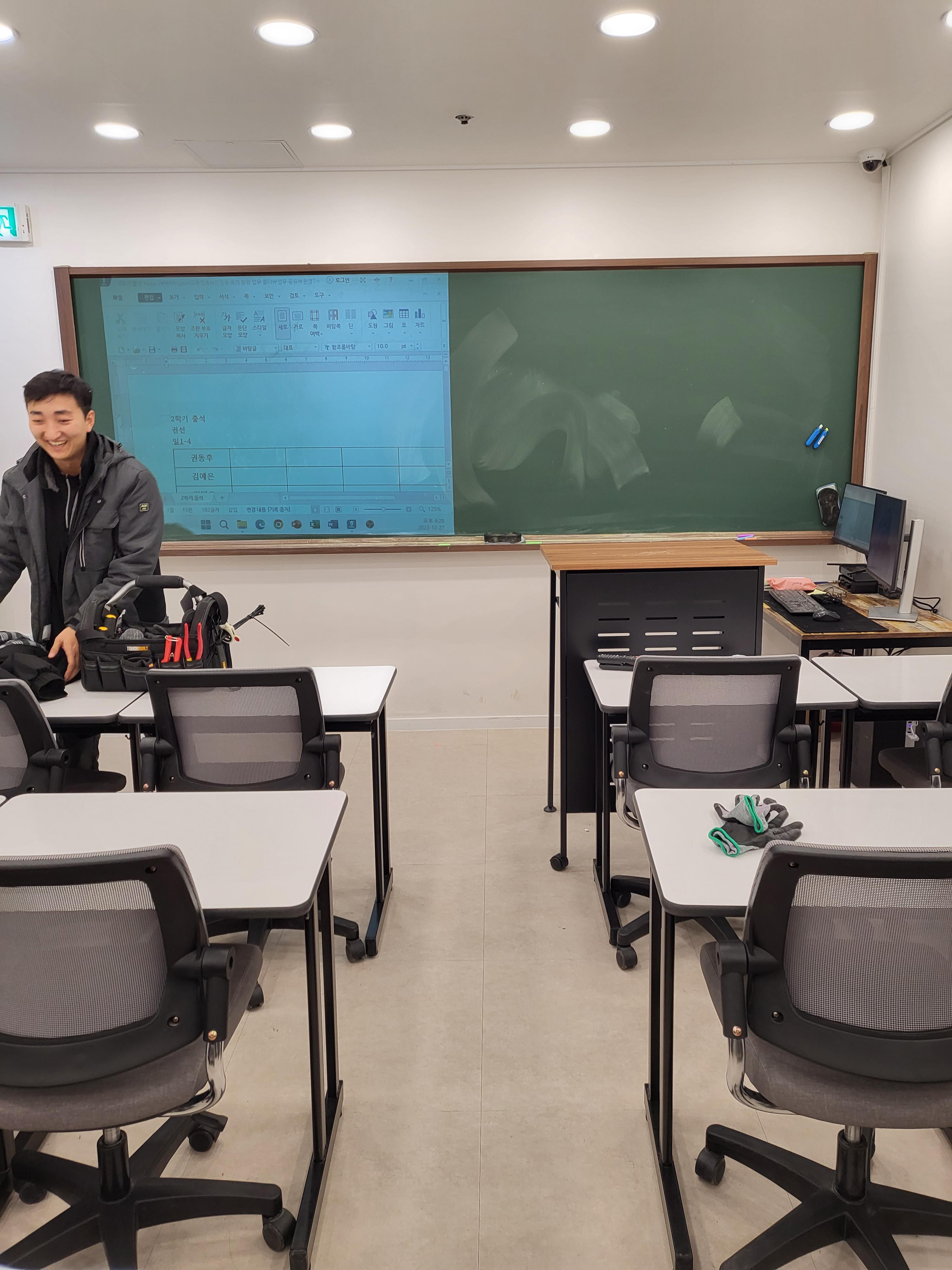

프로젝터는 천장 설치 전 바닥에서 테스트 투사를 진행 후 사이즈와 광량을 확인 후 설치해 드렸습니다.

소강의실 PC와 주변기기는 강의실 앞쪽으로 전부 이전 설치해 드렸고 영상과 프로젝터 음향까지 전부 이상이 없는지 확인하였습니다.

3. 본 강의실 PTZ 카메라, 프로젝터, PC 설치

본 강의실 PTZ 카메라는 QON 4K6012XN 으로 설치해 드렸고 프로젝터는 광량이 높은 단초점렌즈 프로젝터를 설치해 가까운 설치 거리에서도 밝고 보다 넓게 투사 가능하게 해드렸습니다.

프로젝터와 PTZ 카메라 에필요한 콘센트는 따로 배선의 필요 없게 사전에 인테리어 업체에 요청해 필요한 위치에 벽부 콘센트 제작을 요청드려 더 깔끔한 마감이 될 수 있게 하였습니다.

배선 작업은 인테리어 초반 단계에 미리 방문해 선을 깔아뒀기 때문에 장비 설치 당일에는 점검 구를 통해 미리 깔아둔 케이블을 땅겨와 장비에 연결만 해주었습니다

단초점렌즈 프로젝터 같은 경우에는 키스톤 조절이나 투사 사이즈 조절이 힘들기 때문에 설치 이전 원장님께 원하시는 투사 사이즈를 확인해 테스트 후 천장에 설치하였습니다.

PTZ 카메라는 칠판 중앙을 기준으로 설치해 드렸습니다.

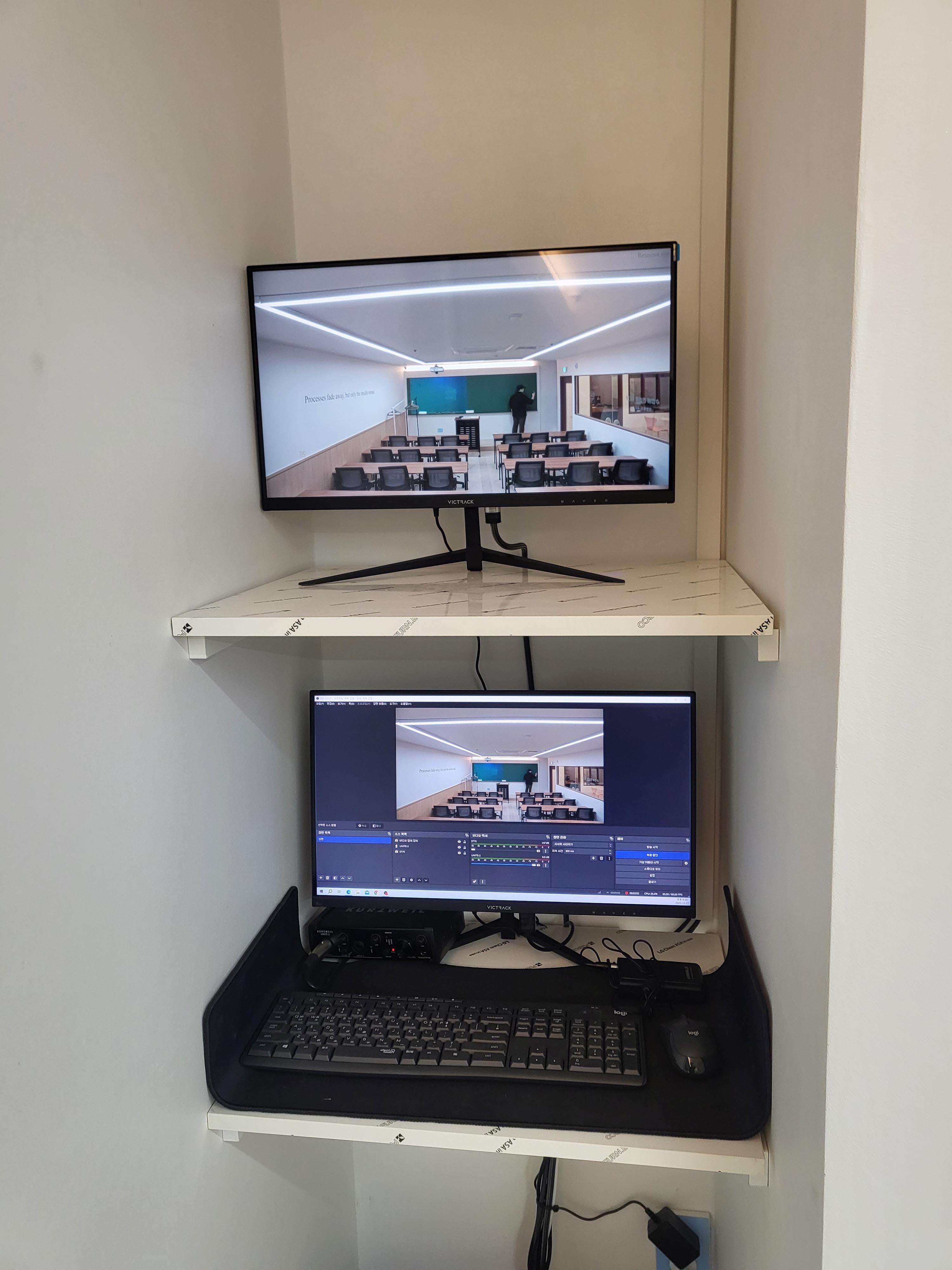

PC와 방송장비는 미리 준비해 두신 공간에 모두 설치해 드렸고 선 정리까지 완료했습니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"예배에 필요한 전관방송시스템을 전체적으로

다 맡아 해주셔서 맘이 놓여요!"

✔️고객 요청사항

본당

-예배 영상 송출을 위한 PTZ 카메라 설치 원하셨습니다.

-목사님이 실시간 모니터링을 할 수 있게 PTZ 카메라 옆쪽으로 벽걸이 TV를 설치를 원하셨습니다.

-단상 벽부에 설치되어 있는 TV에 카메라로 촬영하는 영상이 실시간으로 띄워질 수 있게 원하셨습니다.

-본당 양옆 메인 스피커의 설치를 원하셨습니다.

-유아실에 계신 분들도 예배를 들을 수 있게 유아 실내 벽부형 스피커를 설치 원하셨습니다.

-PC와 주변기기 설치를 원하셨습니다.

-PC와, 앰프를 통한 실시간 영상 송출과 음향기기 조작 등의 전반적인 이해를 위한 교육을 원하셨습니다.

​

식당

-다른 층에 위치한 식당에 벽걸이 TV 설치를 원하셨습니다.

-식당의 한편에 믹서와 스피커 설치를 원하셨습니다.

-PC 설치 원하셨습니다.

​

✔️작업 전 현장 사진

1. 본당 PTZ 카메라 설치, 모니터링용 TV 설치

강대 상의 중앙을 기준으로 PTZ 카메라의 위치를 선정하였고 영상 케이블과 전원은 천장 매입 등을 탈거 후 진행하였고

모니터링용 TV는 PTZ 카메라 옆으로 최대한 천장에 가깝게 설치해 드렸습니다.

옆으로 설치될 벽걸이 TV의 너비를 고려해 PTZ 카메라를 설치해 드렸습니다.

TV가 벽부 전원 스위치를 가리지 않게 너비와 높이를 고려해 벽부 브래킷을 먼저 수평으로 설치합니다.

2. 본당 메인 스피커, 유아실 벽부 스피커 설치

​

본당 양옆의 메인 스피커를 새 제품으로 교체하시면서 거치대와 스피커의 사이즈가 맞지 않아 스피커 거치대를 스피커 높이에 맞춰 다시 설치해 드렸고 케이블도 앰프에의 맞춰 스피콘케이블로 제작해 설치하였습니다.

유아실 스피커는 안쪽 벽부에 설치해 드렸고 스피커 배선은 점검 구를 통해 진행하였습니다.

3. 식당 벽부 스피커, 벽걸이 TV, 앰프 설치

스피커와 앰프, PC는 기존에 사용하시던 장비로 설치만 진행해 드렸습니다. 안쪽 양옆으로 스탠딩 스피커가 위치하였고 TV는 뒤쪽 병 중앙 쪽 천장에 최대한 붙여 설치해 드렸습니다. TV와 PC 연결에 필요한 HDMI 케이블과 앰프와 스탠딩 스피커와 식당 내 벽부스피커 연결에 필요한 오디오 케이블은 천장 매입 등을 탈거하여 진행하였습니다.

​

벽걸이 TV 설치 후 PC 신호가 잘 들어오는지 확인합니다.

✔️사용 제품 내역
