"공사 전반부터 개입하여 인테리어 업체와 소통하고

설치까지 다해주셔서 신경 쓸 부분도 적고 믿고 맡길 수 있었어요!"

✔️고객 요청사항

-이전 소강의실에서 사용하시던 프로젝터와 캠코더, pc 주변기기 일체를 새롭게 생기는 소강의실로의 이전 설치를 원하셨습니다.

-확장공사로 새로 생기는 본 강의실에 단초점렌즈 프로젝터와 PTZ 카메라, PTZ 카메라, PC 주변기기 일체 설치를 원하셨습니다.

-새롭게 생기는 소강의실과 본 강의실 PC까지 인터넷 사용을 위한 랜선 배선을 원하셨습니다.

✔️작업 전 현장 사진

✔️에버 글로우 필름 작업 보고

​

1. 인테리어 공사 초반 배선 공사

원장님께서 확장공사로 인한 장비 이전과 신규 장비 설치를 의뢰하셨고 결과적으로 최대한 케이블 노출과, 타공을 줄여 깔끔한 실내 인테리어를 강조하셨기에 인테리어 공사 초반부터 현장 담당자분과 소통하여 작업을 진행하였습니다.

본 강의실과 소강의실의 칠판 위치, 벽 위치를 확인 후 프로젝터, PC, 인터넷, PTZ 카메라 설치에 필요한 모든 케이블과 전원 콘센트를 인테리어 공사 초반 방문해 먼저 적절한 위치에 배선 작업을 진행하였습니다.

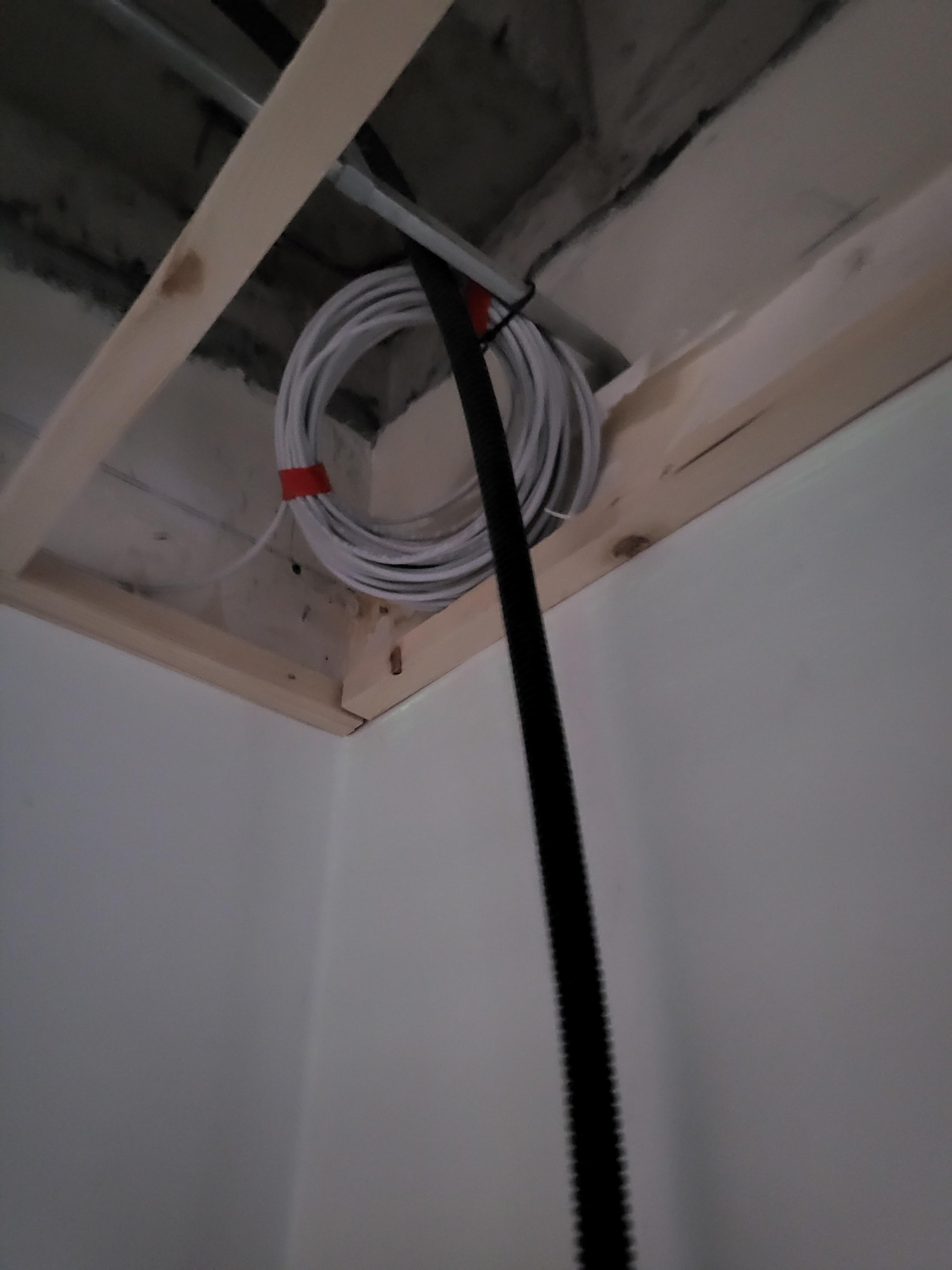

강의실별 필요한 케이블을 천장 위로 배선해 준 뒤 현장 인테리어 작업자분들이 철거하거나 하는 불상사가 생기지 않게 테이프로 표시한 후 인테리어 현장 담당자 님에게 전달하였고 천장은 석고보드에 도배를 하신다고 하셨기에 추후 프로젝터와 PTZ 카메라 설치 작업을 위해 꼭 필요한 점검 구의 위치까지 요청하였습니다.

2.소강의실 장비 이전 설치

이전 소강의실에서 사용하시던 캠코더와 프로젝터, PC 주변기기를 전부 이전 설치해 드렸고 캡처 보드만 노후하여 새 제품으로 교체해 드렸습니다.

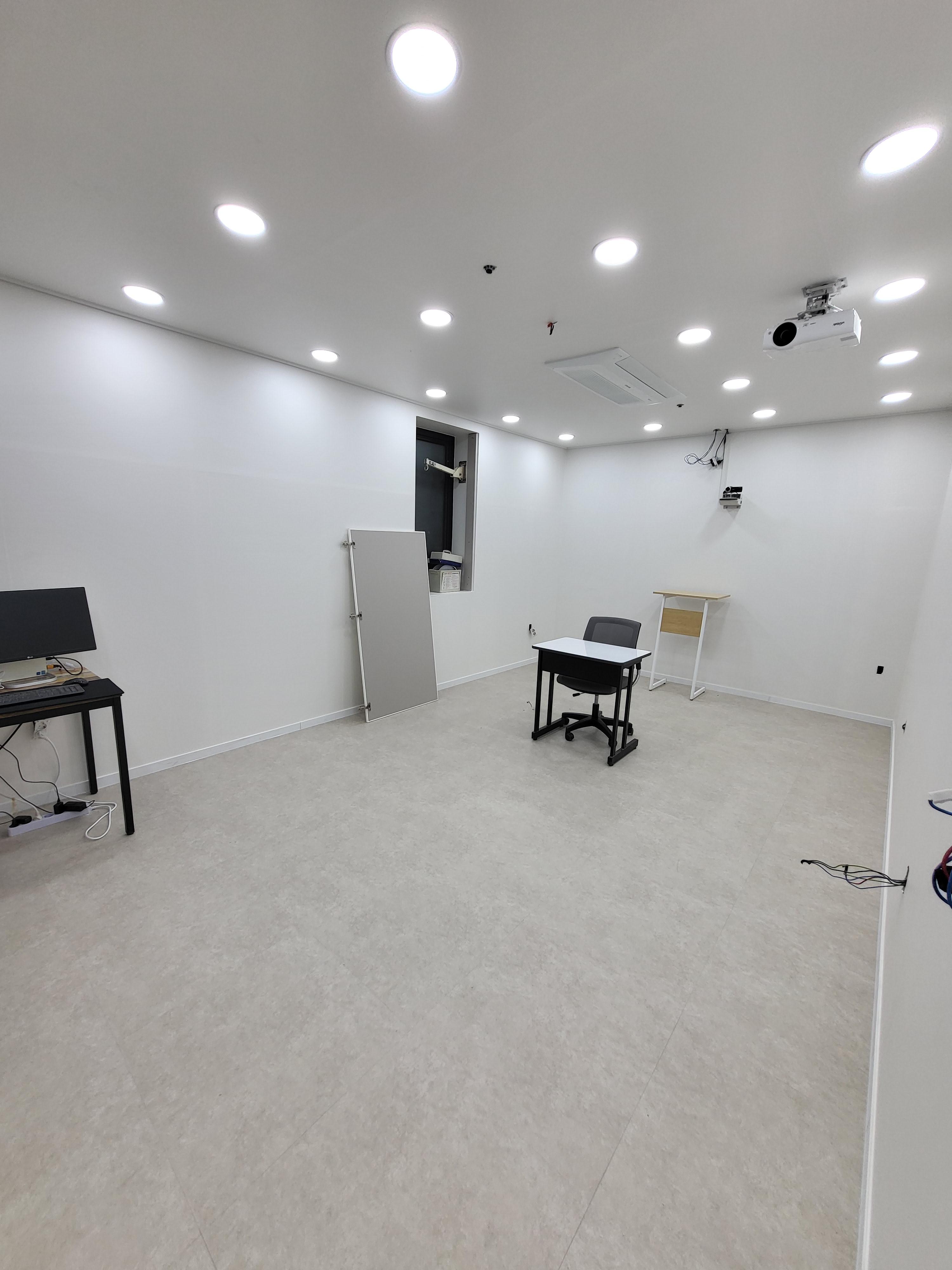

공사가 끝나고 이 전설치가 될 소강의실

PC가 설치될 앞쪽에서 캠코더와 프로젝터 연결에 필요한 배선은 점검구와 매입 등을 탈거하여 진행하였습니다.

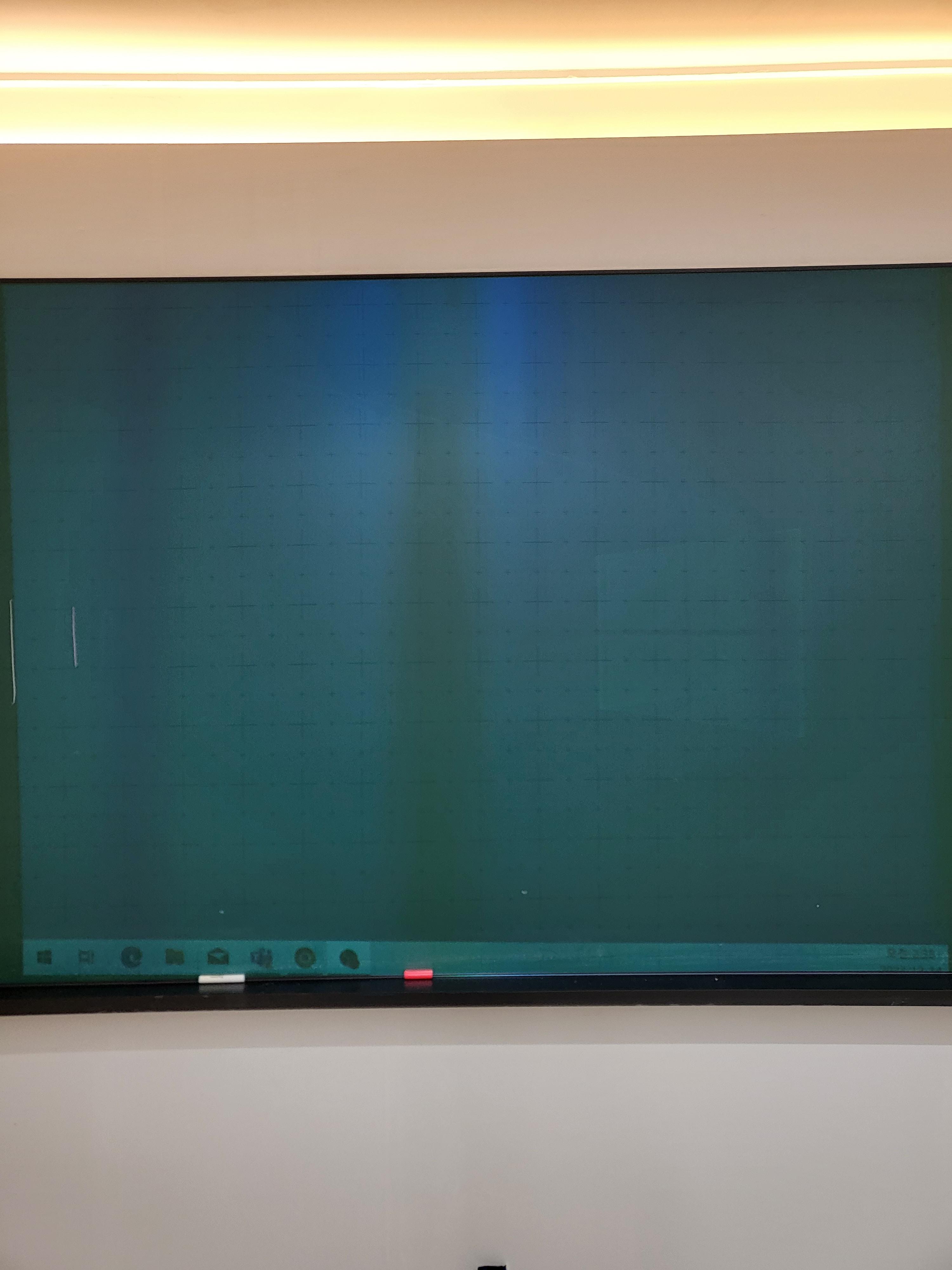

프로젝터는 천장 설치 전 바닥에서 테스트 투사를 진행 후 사이즈와 광량을 확인 후 설치해 드렸습니다.

소강의실 PC와 주변기기는 강의실 앞쪽으로 전부 이전 설치해 드렸고 영상과 프로젝터 음향까지 전부 이상이 없는지 확인하였습니다.

3. 본 강의실 PTZ 카메라, 프로젝터, PC 설치

본 강의실 PTZ 카메라는 QON 4K6012XN 으로 설치해 드렸고 프로젝터는 광량이 높은 단초점렌즈 프로젝터를 설치해 가까운 설치 거리에서도 밝고 보다 넓게 투사 가능하게 해드렸습니다.

프로젝터와 PTZ 카메라 에필요한 콘센트는 따로 배선의 필요 없게 사전에 인테리어 업체에 요청해 필요한 위치에 벽부 콘센트 제작을 요청드려 더 깔끔한 마감이 될 수 있게 하였습니다.

배선 작업은 인테리어 초반 단계에 미리 방문해 선을 깔아뒀기 때문에 장비 설치 당일에는 점검 구를 통해 미리 깔아둔 케이블을 땅겨와 장비에 연결만 해주었습니다

단초점렌즈 프로젝터 같은 경우에는 키스톤 조절이나 투사 사이즈 조절이 힘들기 때문에 설치 이전 원장님께 원하시는 투사 사이즈를 확인해 테스트 후 천장에 설치하였습니다.

PTZ 카메라는 칠판 중앙을 기준으로 설치해 드렸습니다.

PC와 방송장비는 미리 준비해 두신 공간에 모두 설치해 드렸고 선 정리까지 완료했습니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"PTZ 카메라 설치로 다양한 시도를

할 수 있게 되었어요!"

✔️고객 요청사항

-강의실 PTZ 카메라 1대 설치와 PTZ 카메라 운영용 PC, 모니터, 주변기기 일체 설치를 원하셨습니다.

-강의실 PC에서 인터넷을 사용할 수 있게 랜 배선을 원하셨습니다.

​

✔️작업 전 현장 사진

✔️에버글로우필름 작업 보고

​

1.PTZ 카메라 설치, 배선 작업

강의실 앞쪽 판서하시는 화이트보드의 중앙을 기준으로 강의실 뒷벽 면에 월 브래킷을 이용하여 Qon 4K6020XN PTZ 카메라를 설치해 드렸고 배선은 천장 등을 탈거하여 점검 구로 활용해 배선을 해드렸습니다.

​

레이저 레벨기를 이용해 Qon 4K6020XN PTZ 카메라를 설치할 위치를 확인 후 배선 작업을 먼저 진행해 줍니다.

화이트보드 기준 중앙을 확인 후에는 카메라의 화각을 고려해 높이를 정한 후 브래킷의 수평을 확인하고 벽에 고정해 줍니다.

카메라를 설치해 주고 몰딩 작업까지 완료한 모습.

2. 인터넷 사용을 위한 랜 배선 작업, PC 및 주변기기 설치

인터넷 공유기가 PTZ가 설치된 강의실이 아닌 사무실 구석에 위치하고 있어 복도의 매입들을 탈거하여 배선해 드렸고

PC 및 주변기기는 미리 준비해 주신 책상에 설치 후 선 정리까지 해드렸습니다.

저희 에버 글로우 필름에선 가격은 더 나가지만 지만 내구도가 좋은 LS 사의 랜선을 사용하고 있고 작업 현장에 맞춰 그때그때 케이블을 직접 제작합니다.

PC는 준비하신 책상에 설치해 드렸고 몰딩과 선 정리까지 해드렸습니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"EBS 방송 화면처럼 녹화하고 방송할 수 있어요!"

✔️고객 요청사항

-소형 강의실 두 곳에 ptz 카메라를 설치하여 ebs 방송 자료 같은 화면으로 녹화를 가능하게 해서 영상을 교보재로

만들어 사용하고 싶습니다.

​

-추가적으로 화질이 좋고 강사 추적 기능이 가능해서 강사분이 수업 중 별도의 조작 없이 이용 가능하면 좋겠습니다.

​

​

✔️작업 전 강의실별 현장 사진

✔️에버글로우 필름 작업 계획 및 보고

​

1. 현장에 맞는 카메라의 안내와 선정!

사전에 문의하신 내용대로 강사 추적 기능이 탑재되어 있는 제품 중 적당하다고 판단되는 제품 몇 가지를 사전에 추천드렸고 소형 강의실 두 곳 모두 Qon 4K6020XN 모델로 설치하기로 결정하셨습니다.

또 마이크는 양손이 자유로워 수업에 방해가 덜한 무선형 핀 마이크를 추천드렸습니다.

​

카메라 설치와 배선 작업을 해볼까?!

2곳의 강의실 모두 컴퓨터와 모니터를 칠판 바로 앞쪽에 배치를 원하셔서 칠판 옆쪽 천장에 홀쏘를 이용하여 작은 구멍을 내었고, 천장이 개방 불가한 이중 천장 구조로 되어있기 때문에 매립 등을 잠시 제거하고 매립 등 이 있었던 구멍과 점검 구를 통해 요비선을 이용하여 ptz 카메라 설치에 필요한 모든 배선 작업을 해주었습니다.

ptz 카메라를 설치 이전에 화면의 중심이 칠판의 중심과 맞아 화면이 한쪽으로 치우치지 않게 레이저 레벨기를 이용해 정확하게 ptz 카메라를 설치할 위치를 잡아줍니다.

2.pc와 모니터, 무선마이크 수신기 설치와 선 정리하기!

​

노출되어 있는 선들은 벽면과 동일한 하얀색 몰딩을 사용하여 깔끔하게 정리를 해드렸고 복잡한 선들도 케이블 타이를 이용해 정리해 드렸습니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"학원을 개업하면서 인터넷 강의 시스템 구축에

필요한 모든 것을 해주셔서 너무 만족했어요!"

✔️고객 요청사항

메인 강의실

- PTZ 카메라 설치

-강의실 중간 천장형 TV 2대 설치

-천장형 스피커 4대 설치

-교보재 투사용 천장형 프로젝터 설치

-프로젝터용 스크린 설치

-앰프와 무선 헤드셋 형 마이크, 무선 다이내믹 마이크 설치

-방송실 인터넷 강의 운영용 PC와 모니터 등 장비 설치

​

6개의 소형 강의실과 상담실에 벽걸이형 TV와 이젤 TV 설치와 카운터 쪽 PC 설치.

추가적으로 이중 천장 구조가 아니기 때문에 배선과 모든 작업 마감을 최대한 깔끔하게 원하셨습니다.

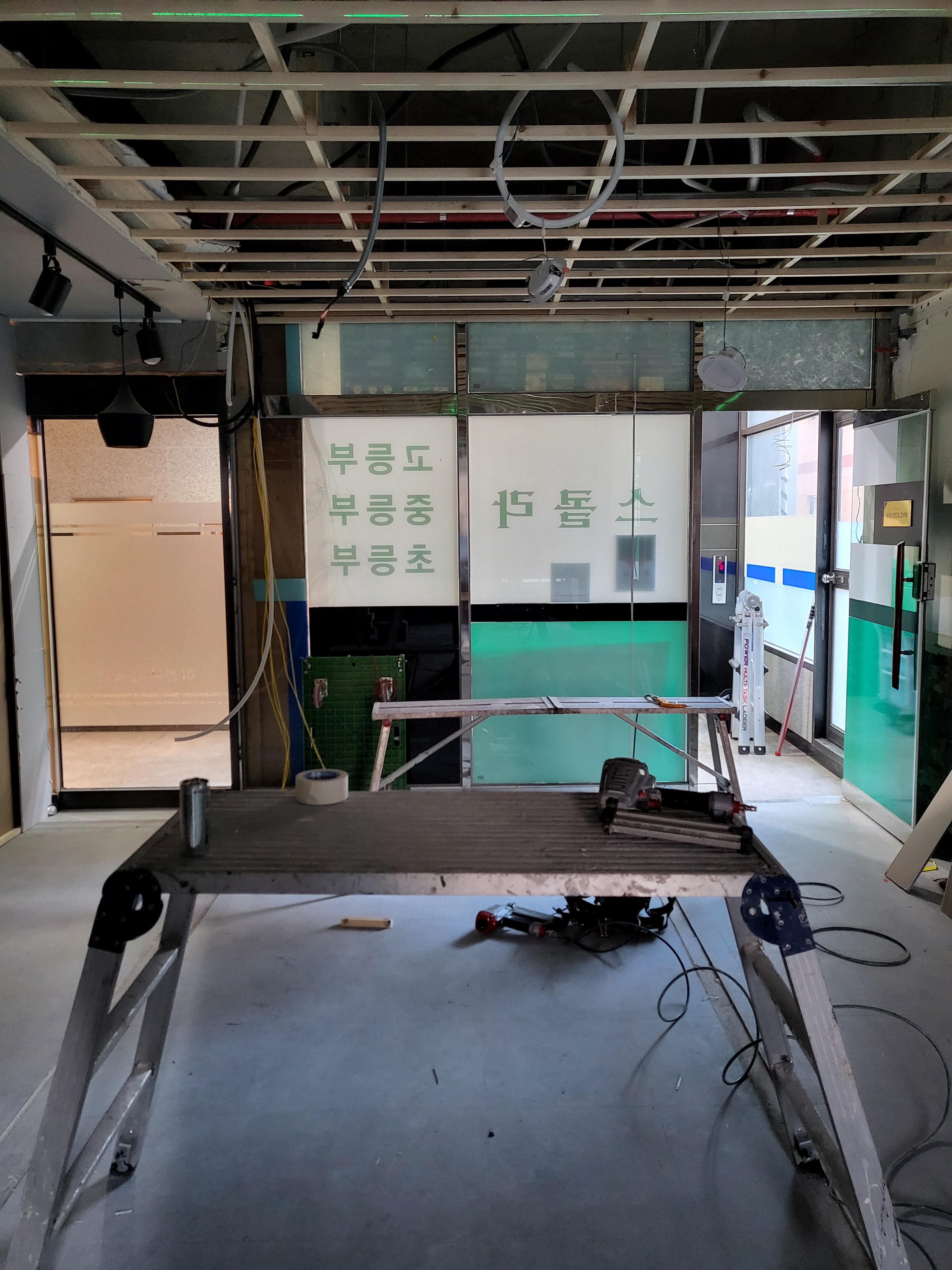

✔️작업 전 현장 사진

✔️에버 글로우 필름 작업 계획 및 보고

1. 랙을 사용한 앰프와 무선마이크 송수신기 설치!

사전에 상황에 따라 사용할 수 있게 헤드셋 형 마이크와 다이내믹 무선마이크 두 가지의 마이크를 전부 요청하셨고

4대의 천장형 스피커의 음향 조절에 필요한 앰프와 무선 헤드셋 형 마이크와 다이내믹 마이크 두 가지 마이크의 사용을 위해

2채널 무선마이크 송수신기를 랙을 사용해 설치해 드렸습니다.

​

​

현장에서 시간을 단축하기 위해 사전에 랙의 조립과 멀티탭을 설치해 놓습니다.

2. 4대의 천장형 스피커 설치!

강사님의 목소리가 뒤의 학생들에게도 잘 들릴 수 있게 설치될 스피커는 강의실 앞쪽 칠판 양옆으로 천장에 2대,

강의실 중간 부 천장에 2대 이렇게 총 4대를 설치해 드렸고

오디오 선은 보이지 않게 조명 레일 안쪽으로 배선하였습니다.

​

스피커가 설치될 자리를 확인, 마킹 후 설치를 진행합니다.

브래킷을 바로 천장에 고정할 경우 스피커의 위치가 너무 높다고 판단해 전산 볼트를 이용해 길이를 연장해서 설치해 드렸고 필요가 없는 부분은 지저분하지 않게 전산 볼트 커터를 이용해 잘라내었습니다.

앰프에 연결되는 오디오 선은 채널별로 스피커를 구분하실 수 있게 각기 다른 색의 테이프로 표시해 드렸습니다.

천장에 전산 볼트를 이용해 설치해 드린 총 4대의 스피커

3. 프로젝터와 스크린 설치!

칠판 왼편으로 하얀색의 스크린 설치와 프로젝터의 설치를 요청 주셨고 프로젝터와 스크린 모두 전산 볼트를 이용해

천장에 설치, 스크린의 전원과 오디오 선들은 왼쪽 벽에 몰딩을 이용해 배선

​

추가적으로 강의실에 맞춰 페인트를 이용해 전산 볼트를 하얀색으로 칠 해드렸습니다.

스크린에 자체적으로 무선 컨트롤 기능이 없기 때문에 무선 리모컨과 수신기를 따로 준비해 설치해 드렸습니다.

몰딩을 이용한 배선과 수동조작과 리모컨 조작 모두 가능한 수신기를 같이 부착해 드렸습니다.

4. 천장형 TV 설치!

뒤쪽에서 수업을 듣는 학생들은 강사분과 칠판이 잘 안 보일 수 있기 때문에 강의실 중간 부분 천장에 TV를

설치하여 뒤쪽에서도 문제없이 수업을 들을 수 있게 해드렸습니다.

TV 전원 선과 HDMI 선은 마찬가지로 조명 레일 안쪽으로 안 보이게 배선하였습니다.

천장에 타공 후 전산 볼트를 이용해 브래킷을 고정합니다.

얇아 보이지만 전산 볼트 하나당 120KG의 무게를 버틸 수 있어서 이런 대형 천장형 TV도 무리 없이 고정할 수 있습니다.

5. 소형 강의실과 상담실 벽걸이 TV 설치

소형 강의실 6곳에는 벽걸이 TV를 상담실에는 이젤을 이용해 TV를 설치해 드렸고

설치해 드린 모든 TV에는 HDMI-C 타입 선을 설치해 드려 필요하실 때 바로 자료를 띄워서 사용하실 수 있게 해드렸습니다.

​

벽걸이 TV는 설치 전 담당자님께 원하시는 적절한 높이를 확인 후 6곳의 소형 강의실 전부 동일하게 설치해 드렸습니다.

TV를 설치 후 모든 TV와 HDMI-C 선이 잘 작동하는지 확인합니다.

6.PTZ 카메라의 설치와 방송실 장비 설치

칠판의 중앙을 기준으로 PTZ 카메라 위치를 확인 후 강의실 뒤편에 QON 4K6020KN PTZ 카메라를 설치해 드렸고

배선은 하얀색 몰딩으로 해드렸습니다.

방송실 쪽으로 방송 시스템에 필요한 모든 장비 배선이 연결되기 때문에 방송실 쪽은 선들이 정말 많았는데요.

정리 안된 많은 선들을 몰딩과 케이블 타이를 이용해 정리해 드렸습니다.

HDMI 분배기, 컨트롤러, 오디오 인터페이스와 캡처 보드 모두 방송실에 설치해 줍니다.

선을 정리 후에는 장비들과 배선들을 전부 구분하기 쉽게 표기해 드렸습니다.

모든 작업이 끝난 후 OBS 프로그램 설치와 장비 확인을 최종적으로 진행 후 인계합니다.

✔️추가 요청사항

현장 작업이 끝난 후 추후에 카운터 쪽에 추가 PC 설치를 요청하셔서 방문 후 설치 완료하였습니다.

✔️사용 제품 내역

✔️에버글로우필름의 현장 작업 내역을 지금 영상으로 확인해 보세요!
