대치동 대형 학원 인터넷 강의에 필요한 모든 것은 에버글로우필름에게 맡기세요!! - 콴다 일로 학원(서울 대치동)
"학원을 개업하면서 인터넷 강의 시스템 구축에
필요한 모든 것을 해주셔서 너무 만족했어요!"
✔️고객 요청사항
메인 강의실
- PTZ 카메라 설치
-강의실 중간 천장형 TV 2대 설치
-천장형 스피커 4대 설치
-교보재 투사용 천장형 프로젝터 설치
-프로젝터용 스크린 설치
-앰프와 무선 헤드셋 형 마이크, 무선 다이내믹 마이크 설치
-방송실 인터넷 강의 운영용 PC와 모니터 등 장비 설치
6개의 소형 강의실과 상담실에 벽걸이형 TV와 이젤 TV 설치와 카운터 쪽 PC 설치.
추가적으로 이중 천장 구조가 아니기 때문에 배선과 모든 작업 마감을 최대한 깔끔하게 원하셨습니다.
✔️작업 전 현장 사진
✔️에버 글로우 필름 작업 계획 및 보고
1. 랙을 사용한 앰프와 무선마이크 송수신기 설치!
사전에 상황에 따라 사용할 수 있게 헤드셋 형 마이크와 다이내믹 무선마이크 두 가지의 마이크를 전부 요청하셨고
4대의 천장형 스피커의 음향 조절에 필요한 앰프와 무선 헤드셋 형 마이크와 다이내믹 마이크 두 가지 마이크의 사용을 위해
2채널 무선마이크 송수신기를 랙을 사용해 설치해 드렸습니다.
현장에서 시간을 단축하기 위해 사전에 랙의 조립과 멀티탭을 설치해 놓습니다.
2. 4대의 천장형 스피커 설치!
강사님의 목소리가 뒤의 학생들에게도 잘 들릴 수 있게 설치될 스피커는 강의실 앞쪽 칠판 양옆으로 천장에 2대,
강의실 중간 부 천장에 2대 이렇게 총 4대를 설치해 드렸고
오디오 선은 보이지 않게 조명 레일 안쪽으로 배선하였습니다.
스피커가 설치될 자리를 확인, 마킹 후 설치를 진행합니다.
브래킷을 바로 천장에 고정할 경우 스피커의 위치가 너무 높다고 판단해 전산 볼트를 이용해 길이를 연장해서 설치해 드렸고 필요가 없는 부분은 지저분하지 않게 전산 볼트 커터를 이용해 잘라내었습니다.
앰프에 연결되는 오디오 선은 채널별로 스피커를 구분하실 수 있게 각기 다른 색의 테이프로 표시해 드렸습니다.
천장에 전산 볼트를 이용해 설치해 드린 총 4대의 스피커

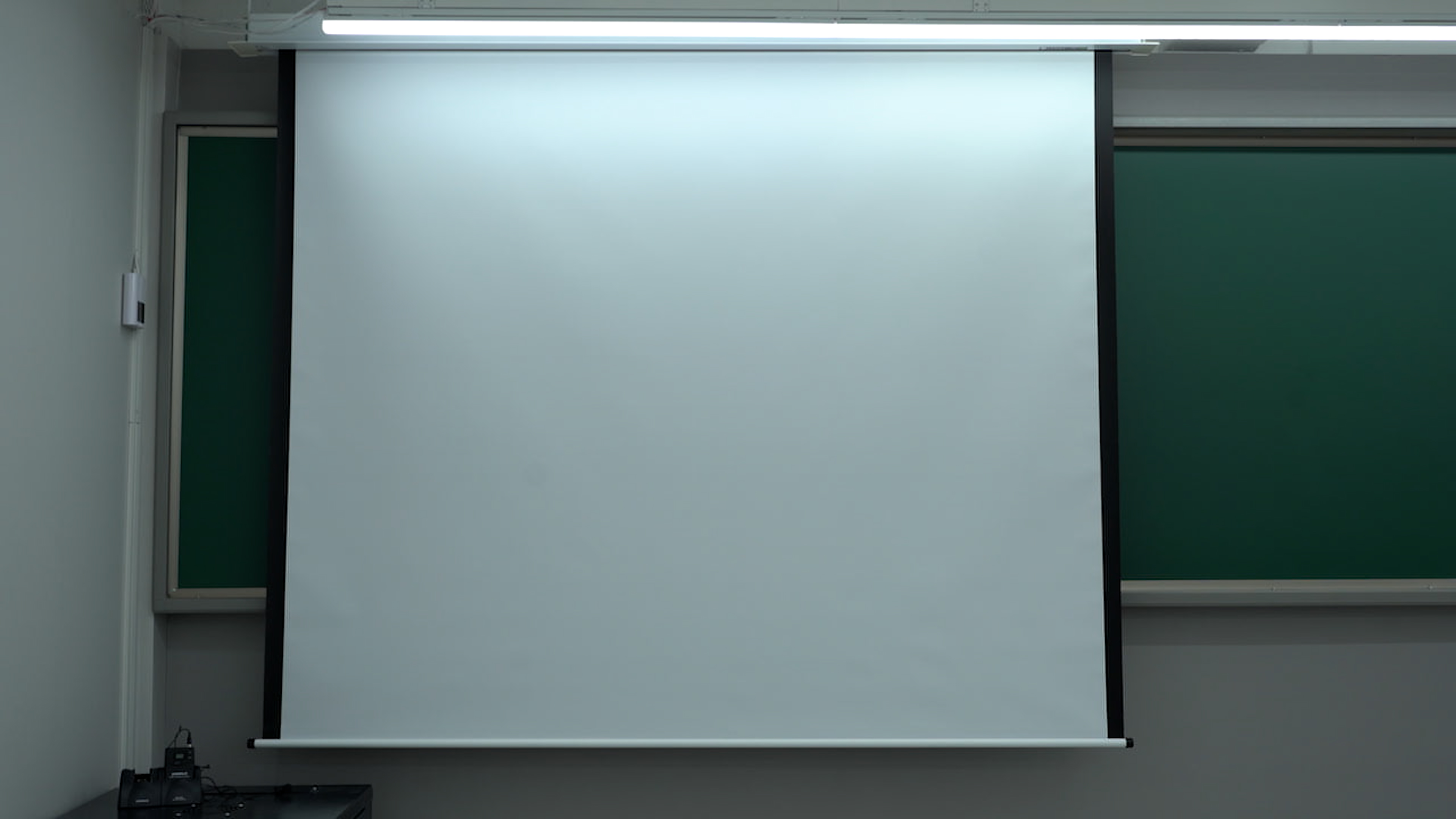

3. 프로젝터와 스크린 설치!
칠판 왼편으로 하얀색의 스크린 설치와 프로젝터의 설치를 요청 주셨고 프로젝터와 스크린 모두 전산 볼트를 이용해
천장에 설치, 스크린의 전원과 오디오 선들은 왼쪽 벽에 몰딩을 이용해 배선
추가적으로 강의실에 맞춰 페인트를 이용해 전산 볼트를 하얀색으로 칠 해드렸습니다.
스크린에 자체적으로 무선 컨트롤 기능이 없기 때문에 무선 리모컨과 수신기를 따로 준비해 설치해 드렸습니다.
몰딩을 이용한 배선과 수동조작과 리모컨 조작 모두 가능한 수신기를 같이 부착해 드렸습니다.
프로젝터는 제조사와 모델별로 투사 거리가 전부 다르기 때문에 투사 거리 확인 후 레이저 레벨기를 이용해 적절한 위치에 먼저 마킹 후 전산 볼트와 전용 브래킷을 이용해 설치해 드렸습니다.
4. 천장형 TV 설치!
뒤쪽에서 수업을 듣는 학생들은 강사분과 칠판이 잘 안 보일 수 있기 때문에 강의실 중간 부분 천장에 TV를
설치하여 뒤쪽에서도 문제없이 수업을 들을 수 있게 해드렸습니다.
TV 전원 선과 HDMI 선은 마찬가지로 조명 레일 안쪽으로 안 보이게 배선하였습니다.
천장에 타공 후 전산 볼트를 이용해 브래킷을 고정합니다.
얇아 보이지만 전산 볼트 하나당 120KG의 무게를 버틸 수 있어서 이런 대형 천장형 TV도 무리 없이 고정할 수 있습니다.
5. 소형 강의실과 상담실 벽걸이 TV 설치
소형 강의실 6곳에는 벽걸이 TV를 상담실에는 이젤을 이용해 TV를 설치해 드렸고

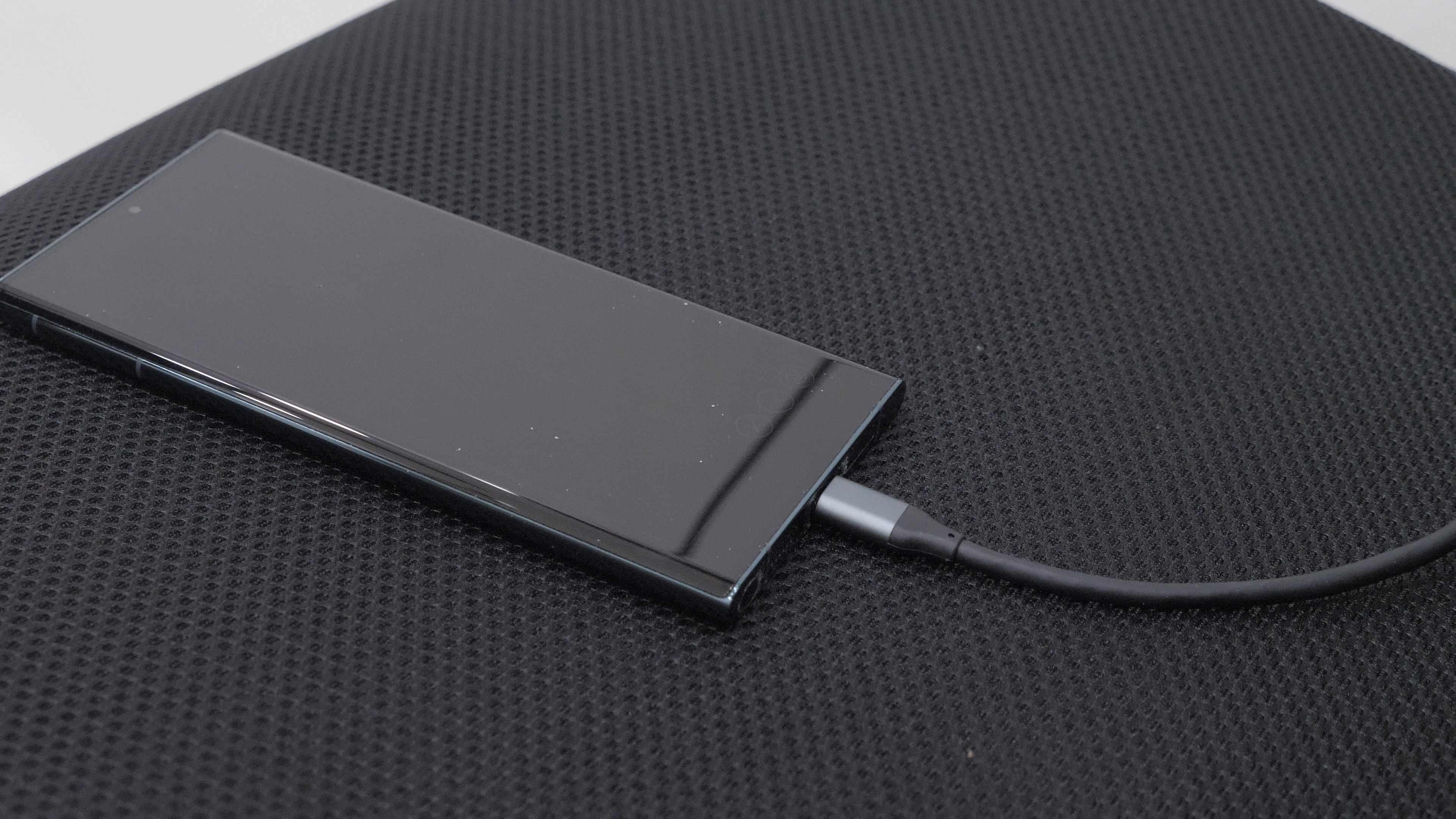

설치해 드린 모든 TV에는 HDMI-C 타입 선을 설치해 드려 필요하실 때 바로 자료를 띄워서 사용하실 수 있게 해드렸습니다.
벽걸이 TV는 설치 전 담당자님께 원하시는 적절한 높이를 확인 후 6곳의 소형 강의실 전부 동일하게 설치해 드렸습니다.
TV를 설치 후 모든 TV와 HDMI-C 선이 잘 작동하는지 확인합니다.
6.PTZ 카메라의 설치와 방송실 장비 설치
칠판의 중앙을 기준으로 PTZ 카메라 위치를 확인 후 강의실 뒤편에 QON 4K6020KN PTZ 카메라를 설치해 드렸고
배선은 하얀색 몰딩으로 해드렸습니다.
방송실 쪽으로 방송 시스템에 필요한 모든 장비 배선이 연결되기 때문에 방송실 쪽은 선들이 정말 많았는데요.
정리 안된 많은 선들을 몰딩과 케이블 타이를 이용해 정리해 드렸습니다.
HDMI 분배기, 컨트롤러, 오디오 인터페이스와 캡처 보드 모두 방송실에 설치해 줍니다.
선을 정리 후에는 장비들과 배선들을 전부 구분하기 쉽게 표기해 드렸습니다.
모든 작업이 끝난 후 OBS 프로그램 설치와 장비 확인을 최종적으로 진행 후 인계합니다.
✔️추가 요청사항
현장 작업이 끝난 후 추후에 카운터 쪽에 추가 PC 설치를 요청하셔서 방문 후 설치 완료하였습니다.
