노후화된 카메라 교체해서 이제는 예배를 실시간으로 방송할 수

있게 되었어요!!

✔️고객 요청사항

-노후화된 카메라를 제거하고 PTZ 카메라 설치를 원하셨습니다.

-PTZ 카메라 조작용 컨트롤러와 운영용 PC 설치, 실시간 방송 세팅을 원하셨습니다.

-예배당 전면부 TV 화면 깨짐 현상의 원인 해결을 원하셨습니다.

-유아실 TV 화면에 예배 화면이 실시간으로 출력 원하셨습니다.

✔️작업 전 현장 사진

✔️에버 글로우 필름 작업 보고

​

1. 노후화된 기존 장비 제거 후 PTZ 카메라 설치

기존에 캠코더 2대를 이용하여 예배 영상을 촬영하셨지만 장비의 노후화와 조작의 불편함 때문에 기존 장비 제거 후 PTZ 카메라 설치를 계획하셨습니다.

PTZ 카메라는 예배당 중앙 벽부에 벽부브라켓을 이용해 설치해 드렸고 기존에 캠코더에 연결해 사용하시던 HDMI 케이블은 그대로 사용하여 설치하였습니다.

캠코더가 올려져 있던 목판을 제거하고 레이저 레벨기를 이용해 중앙과 적적한 높이를 선정해 벽부브라켓으로 QON 4K6020XN PTZ 카메라를 설치해 드렸고 필요 없는 케이블은 카메라와 함께 제거해 주고 사용 가능한 HDMI 케이블은 컨트롤러 조작용 랜 케이블과 같이 배선하였습니다.

2. 유아실 TV 예배 영상 동시 출력

본당 방송장비가 있는 곳과 유아실 TV 쪽에 ATEN [VE801] HDMI 연장 송수신기를 설치하고 랜 케이블을 이용해 배선.

유아실 TV에서 QON 4K6020XN PTZ 카메라가 촬영하는 영상을 실시간으로 확인하실 수 있게끔 설계해 드렸습니다

예배당 영상이 실시간으로 출력되는 유아실 TV

3. 예배당 전면부 TV화면이상 문제 원인 해결, 컨트롤러와 PC 설치

예배당 전면부 TV 화면이 깨지는 문제가 발생하는데 TV의 문제인지 분배기나 케이블의 문제인지 모르기 때문에 일단 비교적 손상 가능성이 많은 HDMI 케이블과 HDMI 분배기에 문제가 생겼을 확률이 높다고 판단

HDMI 케이블과 HDMI 분배기를 새 제품으로 교체하며 문제가 있는 장비를 추적하였고 방송실 쪽 HDMI 분배기의 문제인 것을 확인 후 ATEN [VS184B] 분배기로 교체하여 TV 화면 깨짐 문제를 해결하였습니다.

컨트롤러는 [RS610C-PLUS]제품을 설치해 드렸고 PC까지 설치 후 모든 음향과 영상 테스트 및 세팅을 마쳤습니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"강사님들이 PTZ 카메라 사용 후 만족하셔서

추가 설치를 의뢰하게 되었어요!!"

✔️고객 요청사항

-강의실(A)에 PTZ 카메라와 PC 신규 설치를 원하셨습니다.

-강의실(B)에서 사용하시던 PTZ 카메라 1대와 프로젝터, PC와 주변기기 일체를 다른 강의실로 이전 설치 원하셨습니다.

-사무실의 위치를 이전하면서 프린터에 사용할 랜 케이블 배선을 원하셨습니다.

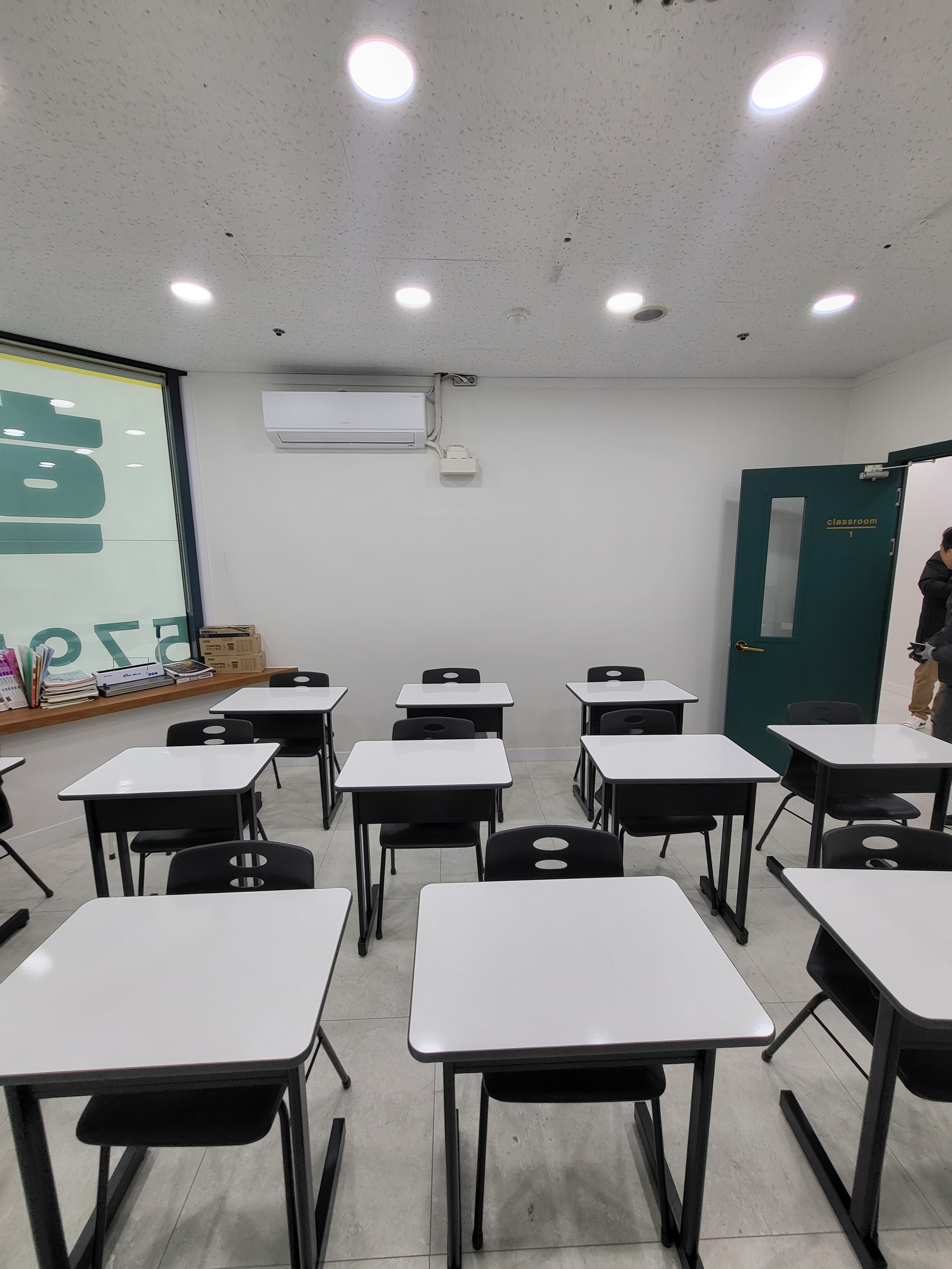

✔️작업 전 현장 사진

✔️에버 글로우 필름 작업 보고

이번 작업은 4개월 전쯤 수업 영상 녹화를 위해 PTZ 카메라 설치를 저희 에버글로우필름에 의뢰하셨던 구로구에 위치한 베스티안 학원에서 PTZ 카메라를 설치 후 실 사용 후 만족하셔서 학원 내 강의실 (A)에 신규 카메라와 주변장비 일체 설치와 강의실 (B)에서 사용하시던 장비의 다른 강의실로의 이전 설치를 의뢰하신 내용입니다.

​

1. 강의실(A) PTZ 카메라, PC, 음향장비 설치

PTZ 카메라가 신규 설치될 A 강의실은 칠판의 너비가 넓지 않아 칠판의 중앙을 기준으로 PTZ 카메라를 선정하여 주었습니다.

다만 칠판이 비교적 낮게 달려있어 PTZ 카메라를 일반적이 높이에 설치하면 화각이 좋지 않고 그렇다고 낮게 설치하였을 경우 학생들의 머리가 걸릴 수 있어 설치 이전 화면 테스트를 진행 후 설치를 진행하였습니다.

​

레이저 레벨기로 PTZ 카메라가 설치될 위치를 확인합니다

배선은 천장 석고택스를 탈거해 진행해 주었습니다.

PC와 주변기기는 지정해 주신 책상에 잘 설치해 드렸고 선 정리와 모든 장비 설치 후 테스트를 진행하였습니다.

2. 강의실(B) PTZ 카메라, 프로젝터 이전 설치

기존에는 강의실 뒤편에 삼각대를 이용해 PTZ 카메라를 이용하고 계셨고 프로젝터와 마이크 수신기 등 추가 신규 장비 설치 없이 기존에 사용하시던 모든 장비를 다른 강의실로 이전설치 해드렸습니다.

기존에 사용하시던 PTZ 카메라는 벽부 브라켓을 이용해 설치해 드렸습니다.

프로젝터도 설치 전 담당 강사님께 원하시는 사이즈와 구역을 확인 후 천장 설치해 드렸습니다.

3. 랜 케이블 증설

랜 케이블이 설치되어 있지 않은 공간으로 프린트기를 옮기시면서 프린터에 연결하여 사용하실 랜 케이블 설치를 요청하셔서

PTZ 카메라가 신규로 설치된 강의실과 프린트기가 옮겨질 사무실 2곳에 랜 케이블 배선을 완료했습니다.

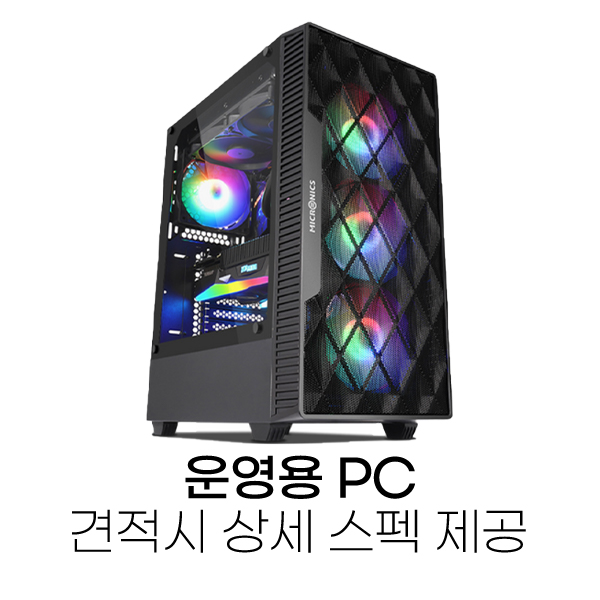

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"현강 수업과 동시에 인터넷 강의를 진행할 수 있게 되었어요!!"

✔️고객 요청사항

-PTZ 카메라 1대와 실시간 인터넷 강의를 위한 장비 일체의 설치를 원하셨습니다.

-강의실 중간 기둥에 TV 설치를 원하셨습니다.

-강의실 내부 뒤쪽 수강생들까지 강사님의 목소리가 잘 들릴 수 있게 벽부 패시브 스피커 4대 설치를 원하셨습니다.

​

✔️작업 전 현장 사진

✔️에버 글로우 필름 작업 보고

1.PTZ 카메라, TV 설치

본 강의실은 본래 2개의 강의실로 사용하시다 하나의 대형 강의실로 사용하시기 위해 가운데 벽을 허물어 사용을 계획하셨지만

강의실 중앙 기둥이 위치해 뒤에 앉아있는 수강생들이 판서를 확인하는데 어려움이 있어 기둥 뒤편에 TV를 설치해 뒤쪽에 앉은 수강생들도 판서 확인을 할 수 있게 함과 동시에 기존 현강만 진행하던 방식에서 현강과 동시에 인터넷 강의를 도입할 수 있게 전관방송 시스템 구축에 필요한 전반적인 장비들의 설치를 요청하셨습니다.

​

TV는 강의실의 크기와 수강생들의 위치를 고려해 75인치 TV를 설치하였고 본래 계획은 기둥 뒤편에 천장 브래킷을 이용해 설치 예정이었지만 TV가 설치될 위치 천장부에 건물의 하중을 책임지는 H 빔이 위치하고 있었고 천장 설치가 불가능하다 판단해 벽부 브래킷을 이용해 설치해 드렸습니다.

PTZ 카메라는 칠판의 중앙을 기준으로 기둥에 설치해 드렸고 배선은 천장 위로한 후 기둥에 몰딩을 이용해 마무리하였습니다.

PTZ 카메라와 TV 설치 후에는 TV에서도 판서가 잘 보이는지 테스트 촬영을 진행합니다.

2.벽부스피커,PC와 음향기기 설치

강의실의 크기가 커짐에 따라 뒤쪽에 위치한 수강생들도 강사님의 목소리가 잘 들릴 수 있게 스피커 같은 경우는 총 4대 설치를 원하셨고 2대는 앞쪽 양옆에 2대는 강의실 중간부분 양옆 쪽으로 벽부 설치하였습니다.

이렇게 여러 대의 스피커를 설치할 경우 스피커에서 나오는 소리가 마이크에 들어가 하울링이 생기지 않게 위치를 신중히 고려해 설치하여야 합니다.

✔️사용 제품 내역

PTZ 카메라의 설치로 이제 수업을 영상 교보재화해서

학생들에게 배포할 수 있어요!!

✔️고객 요청사항

-PTZ 카메라 1대와 영상 녹화에 필요한 운영용 PC1대, 오디오 인터페이스 등 주변기기의 설치를 원하셨습니다.

-운영용 PC에서 인터넷을 사용할 수 있게 랜 케이블 설치를 원하셨습니다.

-기존에 보유 중이던 프로젝터 1대의 천장 설치를 원하셨습니다.

​

✔️작업 전 현장 사진

✔️에버 글로우 필름 작업 보고

​

1. PTZ 카메라 설치와, 인터넷 사용을 위한 랜선 증축

본 학원 같은 경우는 천장은 택스 보드로 되어있었지만 탈거가 가능한 피스로 고정되어 있는 게 아니라 타카 핀으로 박아놓았기 때문에 배선은 매입 등을 탈거 후에 진행하였고.

​

운영용 PC에서도 인터넷 사용을 원하셨기에 공유기가 위치한 사무실에서부터 천장을 이용해 랜 케이블을 증축해 드렸습니다.

이렇게 천장이 탈거 불가능한 경우는 보통 점검 구를 이용해 배선을 하지만 이번 현장은 배선을 해야 하는 구간에 점검구가 없어 매입 등을 탈거하여 배선을 진행하였는데 이때는 반드시 차단기를 내리고 잔류 전기를 조심해 작업하여야 합니다.

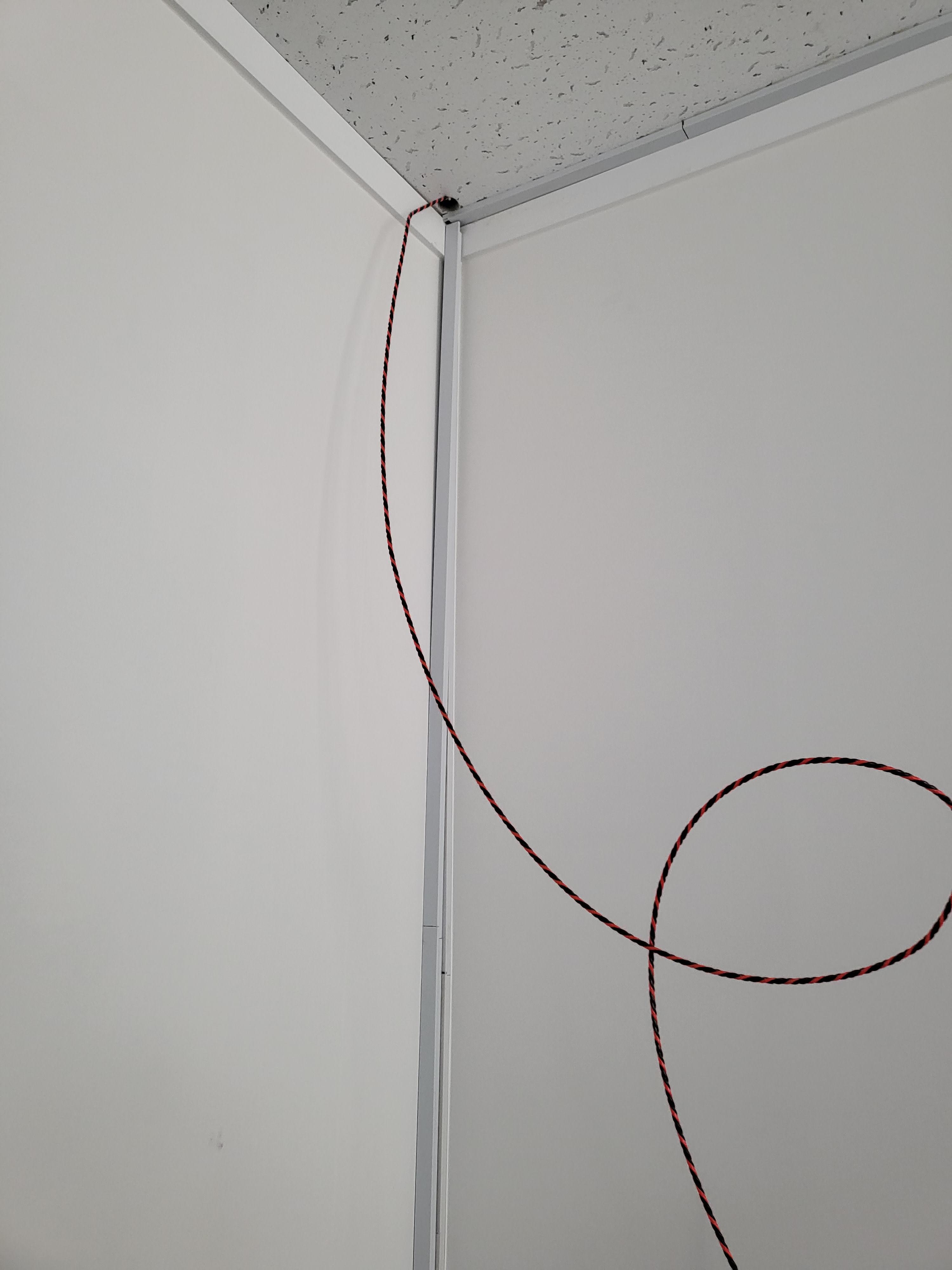

랜 케이블이 올라가야 하는 곳과 내려와야 하는 곳에 조그맣게 타공 후 양쪽에서 요비선을 삽입 후 이런 식으로 매입 등을 탈거하고 양쪽의 요비선을 묶어 배선합니다.

PTZ 카메라 설치 후 에어컨 배선 때문에 몰딩이 불가능하여 슬립인 케이블을 이용해 케이블 마감을 해주었습니다.

PC와 주변기기는 준비해두신 데스크에 설치해 드렸고 장비 테스트 후 선 정리까지 해드렸습니다.

2. 프로젝터 설치

프로젝터 같은 경우는 보유하고 계시던 프로젝터를 투사 사이즈와 PTZ 화각 등 여러 가지를 고려해 천장 설치를 해드렸습니다.

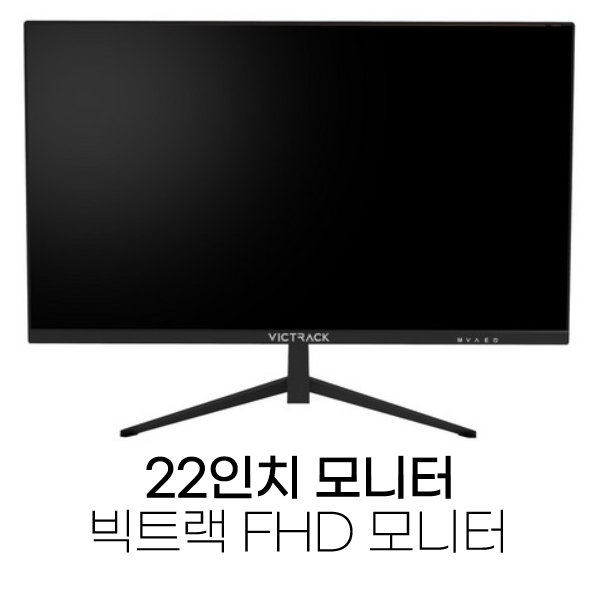

✔️사용 제품 내역

✔️고객 요청사항

-본 강의실에 PTZ 카메라 1대와 실시간 송출에 필요한 장비 일체 설치를 요청하셨습니다.​

-소 강의실 2곳에 수업 영상 제작을 위한 카메라 설치와 녹화 장비를 요청하셨습니다.

-강사님들이 사무용으로 사용하실 사무용 PC 일체를 설치 요청하셨습니다.

​

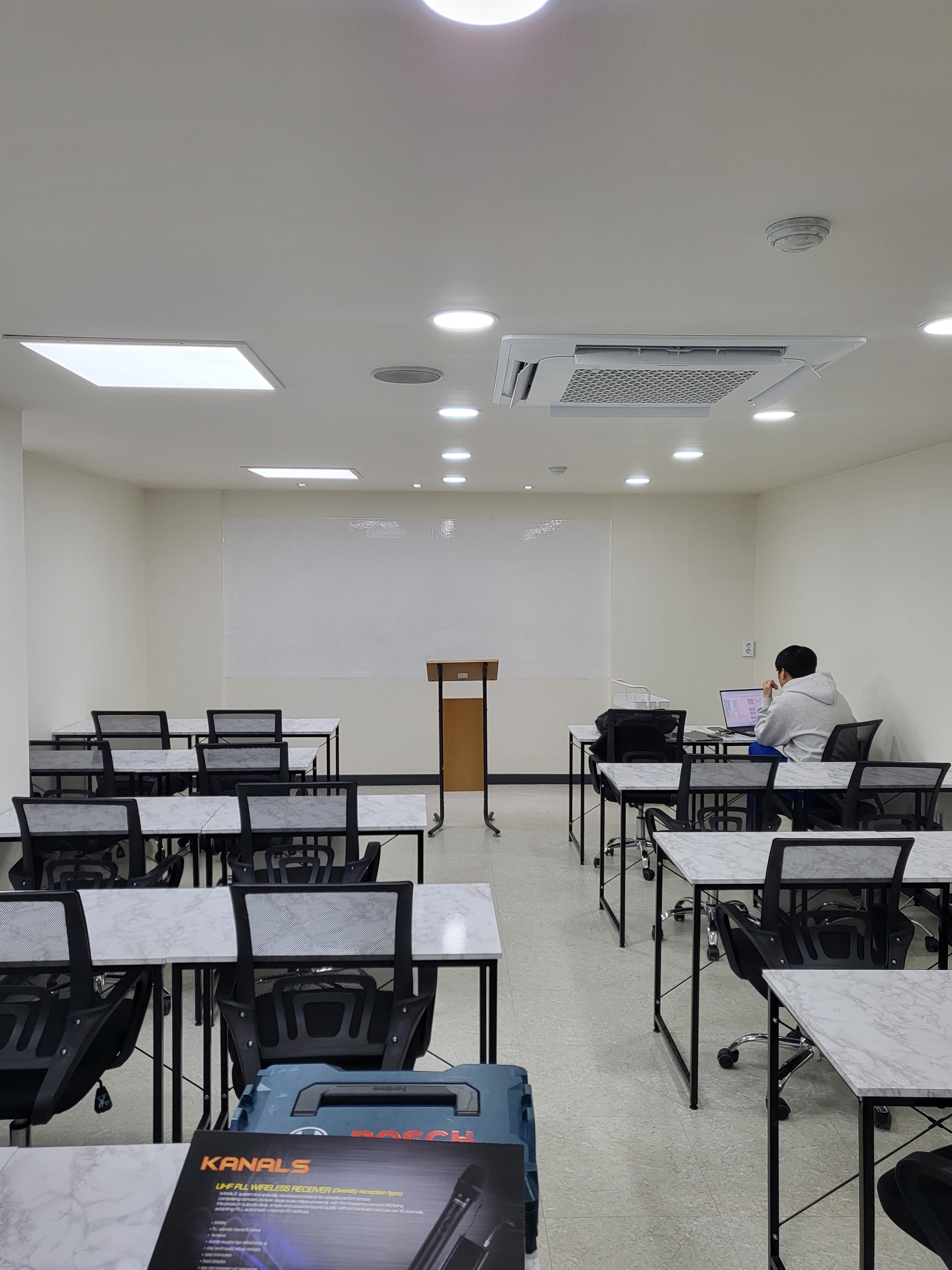

✔️작업 전 현장 사진

✔️에버글로우필름 작업 보고

1. 본 강의실 PTZ 카메라, 컨트롤러, PC 및 주변기기 설치

이번 콴다일로학원2관 작업은 지난해 본관 전관방송시스템 구축 전반을 저희 에버글로우필름에 맡겨주셨던 콴다에서 2관을 새로 운영하시게 되어 다시 한번 저희 에버 글로우 필름에 작업을 믿고 맡겨주셨습니다.

​

우선 2관 본 강의실에는 PTZ 카메라 1대와 실시간 영상 송출에 필요한 장비 일체를 요청하셨고

본 강의실의 칠판의 가로 너비가 넓기 때문에 캠코더로 이용이 원활하지 않다고 판단해 QON 4K6012XN PTZ 카메라를 설치하게 되었고 강사님들이 주로 사용하시는 칠판 영역을 확인해 PTZ 카메라가 설치될 위치를 선정하였습니다.

배선은 점검 구를 이용하였고 PC는 기존 설치되어 있던 믹서 옆쪽으로 위치하였습니다.

캠코더는 설치 후 별도의 조작이 필요 없게 화각과 색감, 포커스까지 설정해 드렸습니다.

무선마이크와 수신기, 캠코더를 ATEM SDI PRO에 연결해 ATEM SDI PRO에서 영상과 음향신호를 수신해 SSD 카드에 저장되는 방식입니다.

​

소강의실은 아직 인테리어 공사가 끝나지 않아 따로 데스크가 준비되어 있지 않아서 학생용 데스크에 설치 후 선 정리를 해드렸습니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"예배에 필요한 전관방송시스템을 전체적으로

다 맡아 해주셔서 맘이 놓여요!"

✔️고객 요청사항

본당

-예배 영상 송출을 위한 PTZ 카메라 설치 원하셨습니다.

-목사님이 실시간 모니터링을 할 수 있게 PTZ 카메라 옆쪽으로 벽걸이 TV를 설치를 원하셨습니다.

-단상 벽부에 설치되어 있는 TV에 카메라로 촬영하는 영상이 실시간으로 띄워질 수 있게 원하셨습니다.

-본당 양옆 메인 스피커의 설치를 원하셨습니다.

-유아실에 계신 분들도 예배를 들을 수 있게 유아 실내 벽부형 스피커를 설치 원하셨습니다.

-PC와 주변기기 설치를 원하셨습니다.

-PC와, 앰프를 통한 실시간 영상 송출과 음향기기 조작 등의 전반적인 이해를 위한 교육을 원하셨습니다.

​

식당

-다른 층에 위치한 식당에 벽걸이 TV 설치를 원하셨습니다.

-식당의 한편에 믹서와 스피커 설치를 원하셨습니다.

-PC 설치 원하셨습니다.

​

✔️작업 전 현장 사진

1. 본당 PTZ 카메라 설치, 모니터링용 TV 설치

강대 상의 중앙을 기준으로 PTZ 카메라의 위치를 선정하였고 영상 케이블과 전원은 천장 매입 등을 탈거 후 진행하였고

모니터링용 TV는 PTZ 카메라 옆으로 최대한 천장에 가깝게 설치해 드렸습니다.

옆으로 설치될 벽걸이 TV의 너비를 고려해 PTZ 카메라를 설치해 드렸습니다.

TV가 벽부 전원 스위치를 가리지 않게 너비와 높이를 고려해 벽부 브래킷을 먼저 수평으로 설치합니다.

2. 본당 메인 스피커, 유아실 벽부 스피커 설치

​

본당 양옆의 메인 스피커를 새 제품으로 교체하시면서 거치대와 스피커의 사이즈가 맞지 않아 스피커 거치대를 스피커 높이에 맞춰 다시 설치해 드렸고 케이블도 앰프에의 맞춰 스피콘케이블로 제작해 설치하였습니다.

유아실 스피커는 안쪽 벽부에 설치해 드렸고 스피커 배선은 점검 구를 통해 진행하였습니다.

3. 식당 벽부 스피커, 벽걸이 TV, 앰프 설치

스피커와 앰프, PC는 기존에 사용하시던 장비로 설치만 진행해 드렸습니다. 안쪽 양옆으로 스탠딩 스피커가 위치하였고 TV는 뒤쪽 병 중앙 쪽 천장에 최대한 붙여 설치해 드렸습니다. TV와 PC 연결에 필요한 HDMI 케이블과 앰프와 스탠딩 스피커와 식당 내 벽부스피커 연결에 필요한 오디오 케이블은 천장 매입 등을 탈거하여 진행하였습니다.

​

벽걸이 TV 설치 후 PC 신호가 잘 들어오는지 확인합니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"여러 대의 카메라를 이용해 손쉬운 조작으로

다양한 화각에서 영상을 촬영할 수 있게 되었어요!"

✔️고객 요청사항

-정면에서 와이드하게 예배당 전체 촬영 용도의 PTZ 카메라 1대와 목사님 클로즈업 용도 PTZ 카메라 1대의 천장 설치를 원하셨습니다.

-시야에 거슬리는 앞쪽 천장에 부착되어 있는 PTZ 카메라 2대를 벽부 쪽으로 이전 설치를 원하셨습니다.

-4대의 PTZ 카메라를 1대의 컨트롤러 를 이용하여 컨트롤할 수 있게 컨트롤러 설치와 기본 조작법 교육을 원하셨습니다.

​

✔️작업 전 현장 사진

✔️에버글로우필름 작업 보고

​

1. 정면 PTZ 카메라 설치, 배선

예배당 정면 중앙에 천장형으로 설치되어 있는 기존 PTZ 카메라의 성능이 떨어지기 때문에 예배당 뒤편에 설치할 수 없고 예배당 중앙쯤 설치되어 있어 미관상으로도 좋지 않던 PTZ 카메라를 뒤편으로 설치함과 동시에 예배 중 목사님을 클로즈업하여 촬영할 용도의 PTZ 카메라 1대도 추가로 천장형으로 설치를 해드렸고 컨트롤러 이용을 위한 랜선과 전선, 동축케이블을 이용한 영상성까지 보이지 않게 천장 파이프 위로 배선해 드렸습니다.

​

예배당의 크기가 크기 때문에 카메라 천장 설치 전 30배줌으로도 충분히 원하시는 화질의 화면이 나오는지 바닥에서 테스트 후 설치하였습니다.

PTZ 카메라가 설치될 위치와 단상의 거리가 멀기 때문에 조금만 틀어져도 화면으로는 차이가 심하기 때문에 레이저 레벨기를 통해 여러번 확인 후 PTZ 카메라가 설치된 위치를 선정합니다.

배선은 카메라의 위치와 컨트롤러와 영상 캡처 보드의 위치를 산정해 재단 후 PTZ 카메라가 설치될 위치의 뒤편의 유아실 천장을 통해 방송실까지 배선하였습니다.

랜선은 컨트롤러에, 영상 동축케이블은 스위쳐에 연결합니다.

PTZ 카메라 설치를 위한 천장 브래킷 설치는 천장에 해머드릴로 콘크리트를 타공 후에 앙카와 전산 볼트를 이용해 길이를 연장 후 브래킷 설치를 해드렸습니다.

케이블은 브라켓안으로 넣은 후 노출되는 부분은 슬립인 케이블로 정리하였습니다.



기존 영상 케이블과 전선, 랜 케이블의 길이가 짧아 커플러를 이용해 케이블을 연장해 주었고 케이블 연장에 따른 신호 불안정을 염려해 설치 전 테스트하였습니다.

PTZ4대 설치 완료 후 방송실에서 신호가 잘 들어오는지 확인하고 예배당 안에 프로젝터와 TV로 송출까지 확인합니다.

✔️사용 제품 내역

"설치 문의를 원하시면 위의 무료 견적 상담 배너를 클릭하시거나

대표번호 : 010-2713-9807로 연락 주시면 친절히 상담가능합니다."

"PTZ 카메라 설치로 다양한 시도를

할 수 있게 되었어요!"

✔️고객 요청사항

-강의실 PTZ 카메라 1대 설치와 PTZ 카메라 운영용 PC, 모니터, 주변기기 일체 설치를 원하셨습니다.

-강의실 PC에서 인터넷을 사용할 수 있게 랜 배선을 원하셨습니다.

​

✔️작업 전 현장 사진

✔️에버글로우필름 작업 보고

​

1.PTZ 카메라 설치, 배선 작업

강의실 앞쪽 판서하시는 화이트보드의 중앙을 기준으로 강의실 뒷벽 면에 월 브래킷을 이용하여 Qon 4K6020XN PTZ 카메라를 설치해 드렸고 배선은 천장 등을 탈거하여 점검 구로 활용해 배선을 해드렸습니다.

​

레이저 레벨기를 이용해 Qon 4K6020XN PTZ 카메라를 설치할 위치를 확인 후 배선 작업을 먼저 진행해 줍니다.

화이트보드 기준 중앙을 확인 후에는 카메라의 화각을 고려해 높이를 정한 후 브래킷의 수평을 확인하고 벽에 고정해 줍니다.

카메라를 설치해 주고 몰딩 작업까지 완료한 모습.

2. 인터넷 사용을 위한 랜 배선 작업, PC 및 주변기기 설치

인터넷 공유기가 PTZ가 설치된 강의실이 아닌 사무실 구석에 위치하고 있어 복도의 매입들을 탈거하여 배선해 드렸고

PC 및 주변기기는 미리 준비해 주신 책상에 설치 후 선 정리까지 해드렸습니다.

저희 에버 글로우 필름에선 가격은 더 나가지만 지만 내구도가 좋은 LS 사의 랜선을 사용하고 있고 작업 현장에 맞춰 그때그때 케이블을 직접 제작합니다.

PC는 준비하신 책상에 설치해 드렸고 몰딩과 선 정리까지 해드렸습니다.

✔️사용 제품 내역
